Computational Design · Rheinland-Pfalz und NRW
Ein Entwurf, der als Regel geschrieben ist, lässt sich hundertmal ausrechnen. Ein Entwurf, der als Zeichnung vorliegt, muss hundertmal gezeichnet werden.
01 · Grundlage
Computational Design heißt: Sie beschreiben Ihr Gebäude, Ihre Anlage oder Ihr Produkt nicht mehr als fertige Geometrie, sondern als Satz von Regeln und Maßen, aus denen die Geometrie gerechnet wird. Ein Rastermaß, eine Bautiefe, eine Stückzahl, eine Fluchtweglänge, eine Fertigungsgrenze, ein Materialpreis: das sind die Eingaben. Das Modell ist die Rechnung dazwischen, und die Zeichnung ist nur noch ihr Ergebnis. Was dabei entsteht, ist kein hübscheres CAD, sondern eine andere Kostenstruktur. Die erste Variante kostet mehr als eine gezeichnete Variante, weil zuerst die Regel geschrieben werden muss. Die zweite bis zweihundertste kostet fast nichts. Genau dort liegt der Nutzen: bei Serien, bei Ausschreibungen mit mehreren Ausführungen, bei Produkten, die pro Kunde anders aussehen, und überall dort, wo heute jemand dieselbe Zeichnung mit anderen Zahlen noch einmal von Hand aufbaut.
Parametrisches Design ist der Teil davon, in dem Sie die Regel steuern: Sie drehen an Parametern und sehen sofort, was herauskommt. Generatives Design ist der Teil, in dem die Maschine den Parameterraum selbst durchsucht und Ihnen die Varianten sortiert vorlegt, die Ihre Bedingungen erfüllen. Beides braucht dieselbe Grundlage: ein Modell, das rechnet, statt zu posieren.
Wer Varianten von Hand zeichnet, bezahlt jede Variante einzeln. Wer die Regel schreibt, bezahlt sie einmal.
02 · Demonstration
Unten steht kein Bild, sondern eine kleine Regel. Drei Parameter beschreiben ein Modulraster in einer Halle: Rastermaß, Bautiefe und Anzahl der Module. Die Geometrie und alle Zahlen darunter werden aus diesen drei Werten gerechnet, während Sie schieben. Das ist genau das Prinzip, nach dem ein echtes parametrisches Modell arbeitet, nur mit drei Parametern statt mit dreihundert.
Diese Demonstration rechnet vier Zahlen aus drei Reglern. Ein produktives Modell rechnet dieselbe Kette weiter: Fluchtweglängen und maximale Rettungsweglängen, Achsabstände gegen das Tragwerk, Fensteranteile, Materiallisten je Variante, Fertigungsgrenzen des Zulieferers und die Kosten, die daran hängen. Der Unterschied ist die Anzahl der Bedingungen, nicht die Art der Arbeit. Die Zahlen oben sind Rechenergebnisse dieser Seite und keine Projektkennzahlen.
03 · Anwendung
Parametrik lohnt sich nicht überall. Sie lohnt sich dort, wo dieselbe Entscheidung mehrfach mit anderen Zahlen getroffen wird. Sechs Felder, in denen das regelmäßig der Fall ist.
Ein Produkt, das pro Kunde anders ist: eine Maschineneinhausung nach Aufstellmaß, ein Treppenlauf nach Geschosshöhe, ein Regalsystem nach Raumbreite. Statt für jede Anfrage neu zu konstruieren, gibt der Vertrieb Maße ein und bekommt Geometrie, Stückliste und Preisgerüst aus derselben Rechnung. Der Konstrukteur prüft dann Ausnahmen statt Regelfälle.
Ein Grundstück, eine Bestandshalle, ein Geschossgrundriss: Wie viel nutzbare Fläche trägt das wirklich, unter welcher Belegungsregel, mit welchem Erschließungsanteil? Eine parametrische Flächenbewertung beantwortet das als Funktion und nicht als Einzelfall, und sie liefert dieselbe Antwort für zwanzig Standorte in derselben Nacht.
Fassaden sind der Klassiker, weil hier alles zusammenkommt: ein Raster, das aufgehen muss, Paneelgrößen, die eine Fertigungsgrenze haben, Öffnungsanteile, die eine bauphysikalische Vorgabe erfüllen, und eine Stückliste, die jeder Änderung folgt. Ein parametrisches Fassadenmodell macht die Kollision zwischen diesen vier sichtbar, bevor sie auf der Baustelle sichtbar wird.
Ladenbau ist Serienfertigung mit ständigen Ausnahmen. Aus einem parametrischen Modell fällt nicht nur das Rendering, sondern auch der Zuschnittplan, die Beschlagliste und die Verschnittquote je Plattenformat. Wer den Zuschnitt aus derselben Quelle wie die Ansicht zieht, hat den häufigsten Fehler im Ladenbau strukturell entfernt.
Maschinen brauchen Stellfläche, Bedienradien, Wartungszugänge und Wege dazwischen. Das ist ein Packproblem mit Nebenbedingungen, und Packprobleme sind für Software leichter als für Menschen. Ein Layoutmodell schlägt Anordnungen vor, misst Wegelängen und markiert Verstöße, statt sie im Aufmaß zu finden.
In einem Wettbewerb ist Zeit die knappe Ressource und die Anzahl geprüfter Varianten der Unterschied. Ein Modell, das über Nacht dreihundert Ausführungen rechnet und nach Kennzahl sortiert, verschiebt die Arbeit von der Produktion der Varianten auf die Beurteilung der Varianten. Das ist die Arbeit, für die Sie Architekten bezahlen.
04 · Werkzeuge
Werkzeuge sind Mittel, keine Position. Diese hier setzen wir ein, weil sie sich im Projekt schneiden lassen: eine Definition kann zum Plugin werden, ein Plugin kann in den Browser wandern, und alles kann eine Datei erzeugen, die die Fertigung lesen kann.
IFC für die Planung, DXF und STEP für die Fertigung, CSV und XLSX für Stücklisten und Kalkulation, glTF für die Ansicht im Browser. 05 · Verbindung
Ein Sprachmodell erzeugt keine tragfähige Geometrie und ersetzt keinen Solver. Es ist an drei Stellen trotzdem nützlich, und alle drei setzen voraus, dass die Geometrie weiter aus einer Regel kommt und nicht aus einer Vorhersage.
Der Weg von einer Anforderung in Prosa zu einem Parametersatz ist heute Handarbeit. Ein Modell kann eine Anfrage lesen, die genannten Maße und Bedingungen extrahieren und daraus einen Vorschlag für die Eingabewerte bauen, den ein Mensch bestätigt. Die Geometrie rechnet danach weiter Grasshopper, nicht das Sprachmodell. Der Assistent füllt das Formular, er entwirft nicht.
Wenn ein Modell dreihundert Varianten rechnen kann, entsteht sofort das nächste Problem: Jemand muss sie ansehen. Hier hilft Automatisierung wirklich, weil sie zählbar arbeitet. Kennzahlen je Variante, Ausschluss der Verstöße gegen harte Bedingungen, Gruppierung ähnlicher Lösungen, eine Rangfolge nach dem Kriterium, das Sie vorgeben. Die Auswahl bleibt eine menschliche Entscheidung, die Vorsortierung nicht.
Die Bedingungen eines Modells stehen selten im Modell. Sie stehen in Normen, Landesbauordnungen, Werksstandards, Zuliefererdatenblättern und in dreißig Jahren Projektakten. Ein RAG-System über genau diese Dokumente beantwortet Fragen mit Fundstelle statt aus dem Gedächtnis und kann dieselben Belege an eine Prüfregel im Modell weiterreichen. Das ist die Verbindung zwischen unserem KI-Schwerpunkt und der Geometrie: RAG-Implementierung, auf Wunsch offline und on-premise, damit interne Regelwerke das Haus nicht verlassen.
Zur Einordnung nach EU AI Act: Ein Assistent, der Parameter vorschlägt, und eine Suche über eigene Dokumente sind andere Fälle als ein System, das eigenständig entscheidet. Welche Pflichten für Ihren konkreten Aufbau gelten, gehört in die Architektur und nicht in eine Fußnote. Mehr dazu unter EU AI Act und DSGVO-konforme KI.
06 · Belege

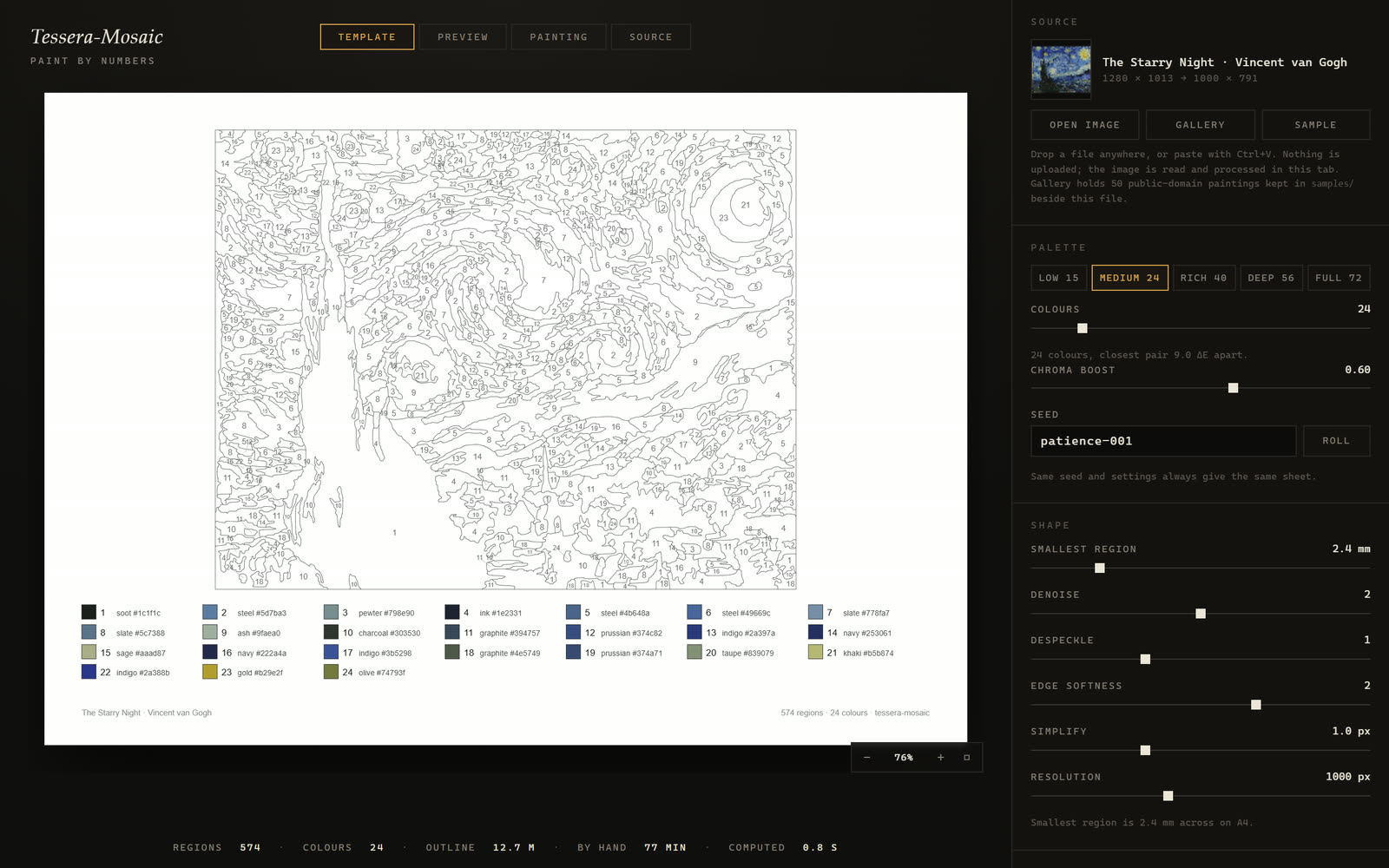

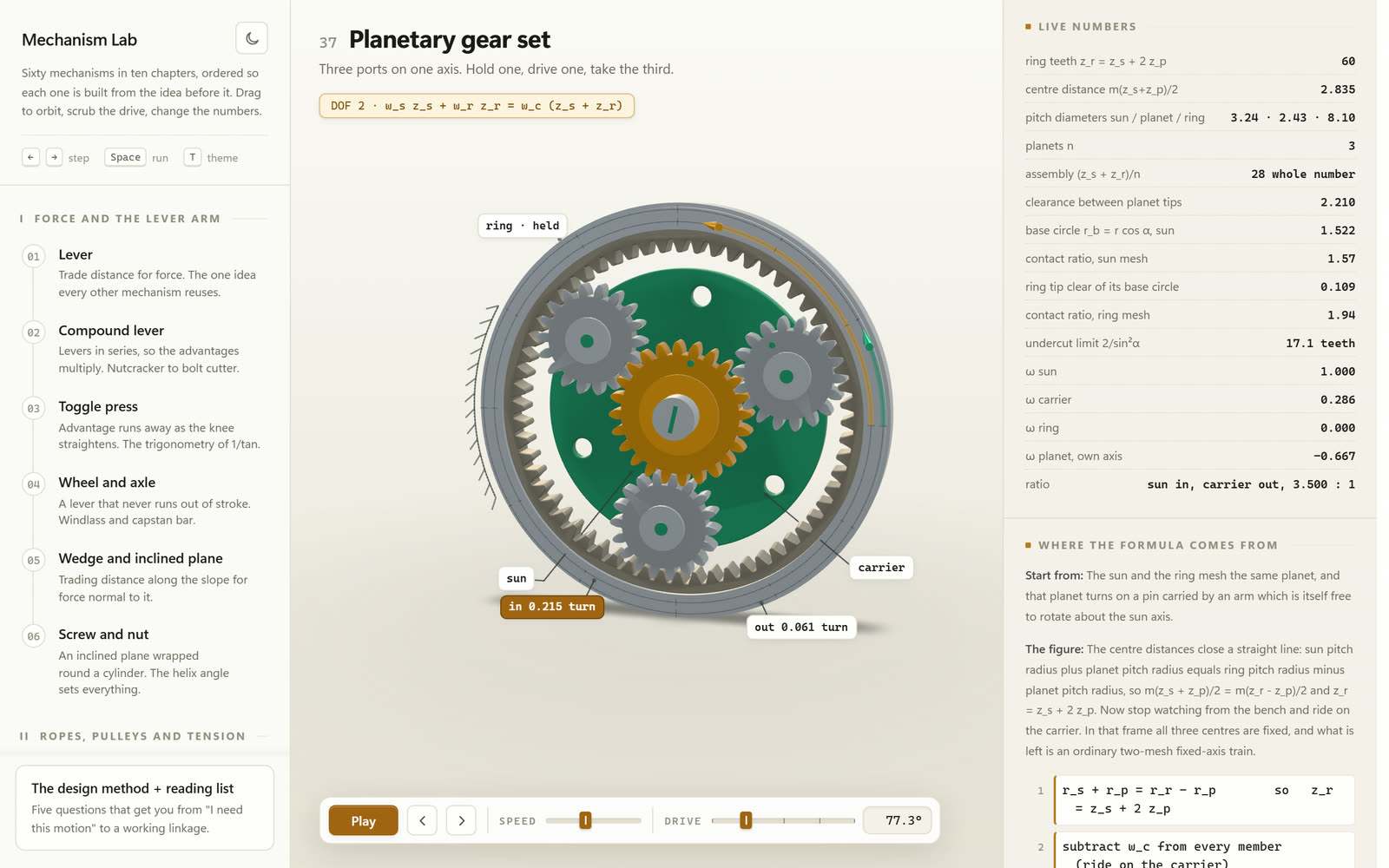

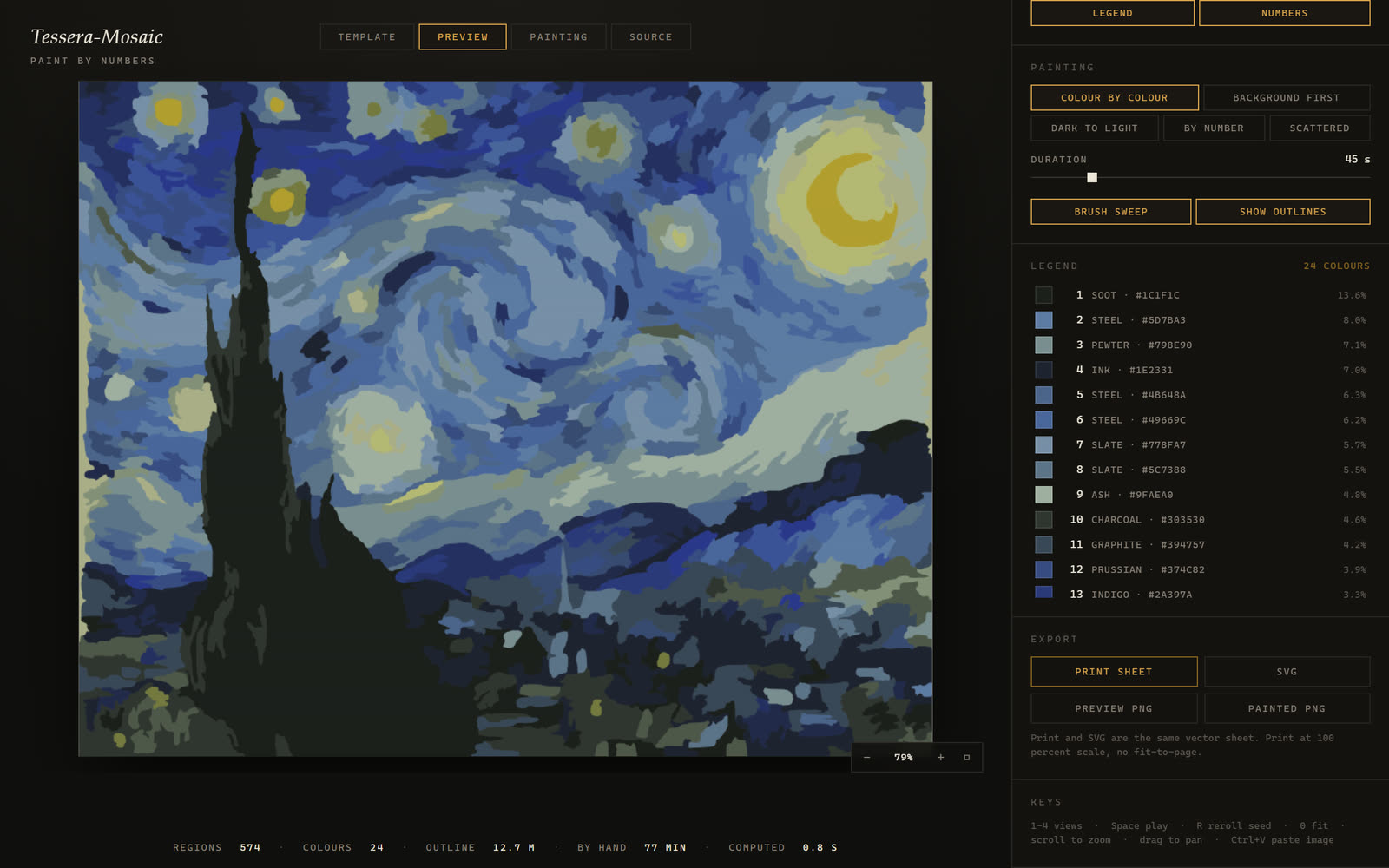

Computational Design lässt sich schlecht versprechen und gut zeigen. Die folgenden Aufnahmen stammen aus zwei eigenen Anwendungen, die auf dieser Maschine laufen, und sind Bildschirmaufnahmen der laufenden Programme, keine Entwürfe.
Das Folgende sind eigene Anwendungen und Projekte, jede mit einer Tatsache, die auf der jeweiligen Seite steht.
Alle genannten Anwendungen sind im R&D Lab und unter Projekte vollständig beschrieben.
07 · Fragen
Die erste Variante ist teurer, alle weiteren sind deutlich billiger. Der Aufwand liegt im Schreiben der Regel, nicht im Erzeugen der Geometrie. Die nüchterne Frage vor dem Start lautet deshalb nicht, ob Parametrik gut ist, sondern wie viele Varianten Sie in den nächsten zwölf Monaten wirklich brauchen. Bei drei Varianten zeichnen Sie schneller. Bei dreißig hat sich das Modell bezahlt, und ab da ist jede weitere Variante fast kostenlos.
Nur dann, wenn Ihr Team die Definition selbst weiterentwickeln soll. Wenn das Ergebnis ein Konfigurator im Browser oder ein Datenexport für die Fertigung ist, braucht niemand bei Ihnen eine Rhino-Lizenz. Wenn die Konstruktion dagegen selbst am Modell arbeiten soll, ist Rhino der sinnvolle Ort dafür, weil das Modell dann in derselben Umgebung liegt wie die übrige Konstruktion.
Ja, dafür wird es gebaut. Definitionen bleiben lesbar strukturiert und benannt, kompilierte Komponenten kommen mit Quellcode. Was ein Team danach damit macht, entscheidet das Team. Wir halten die Übergabe so, dass diese Entscheidung offen bleibt und nicht durch eine undurchsichtige Datei vorweggenommen wird.
Parametrisch heißt: Sie setzen die Werte, das Modell rechnet eine Lösung. Generativ heißt: Sie setzen Bedingungen und ein Zielkriterium, und das System durchsucht den Parameterraum und legt Ihnen die Lösungen vor, die durchkommen. Generativ setzt parametrisch voraus. Ohne rechnende Regel gibt es nichts zu durchsuchen.
Ja. Es gibt zwei Bauarten. Entweder die Regel wird in JavaScript nachgebaut und läuft vollständig im Browser des Nutzers, was schnell ist und ohne Server auskommt. Oder die Grasshopper-Definition bleibt die Quelle und läuft als Dienst auf einem Server, den der Browser anfragt. Die erste Variante passt zu einfachen Regeln und öffentlichem Vertrieb, die zweite zu komplexer Geometrie und interner Nutzung.
Sinnvoll ist KI beim Lesen von Anforderungen, beim Vorsortieren vieler Varianten und beim Auffinden der Regel, die für einen Fall gilt. Nicht sinnvoll ist sie beim Erzeugen der Geometrie selbst. Eine Fläche, die ein Sprachmodell erfunden hat, hat keine Herkunft und keine prüfbare Bedingung. Geometrie kommt aus dem Solver, Text und Vorauswahl können aus dem Modell kommen.
Das ist eine Architekturfrage und wird als solche entschieden. Ein Modell, das lokal in Rhino läuft, verlässt Ihr Netz ohnehin nicht. Für die KI-Anteile ist ein On-Premise-Aufbau möglich, bei dem Sprachmodell und Dokumentenindex auf Ihrer eigenen Hardware liegen.
Ja. Unser Sitz ist Adenau im Kreis Ahrweiler, und in RLP und NRW sind Termine vor Ort der Normalfall. Parametrische Arbeit ist darüber hinaus gut aus der Ferne zu leisten, weil das Ergebnis eine Datei ist und die Abstimmung am Modell stattfindet. Wo Nähe das Projekt voranbringt, kommen wir.
Nächster Schritt
Das ist die Art von Aufgabe, für die parametrische Werkzeuge gebaut sind. Schildern Sie den Fall, und wir sagen Ihnen nüchtern, ob sich eine Regel lohnt oder ob Zeichnen in Ihrem Fall der kürzere Weg ist.
