Inside the Line

Ein Zementwerk ist eine einzige Maschine von etwa einem Kilometer Länge, und fast niemand, der darüber entscheidet, hat sie je von innen gesehen. Der übliche Ersatz ist ein Anlagenfilm: eine Kamerafahrt mit Musik, nach der man viel gesehen und nichts behalten hat, weil nichts benannt wird und nichts stehen bleibt.

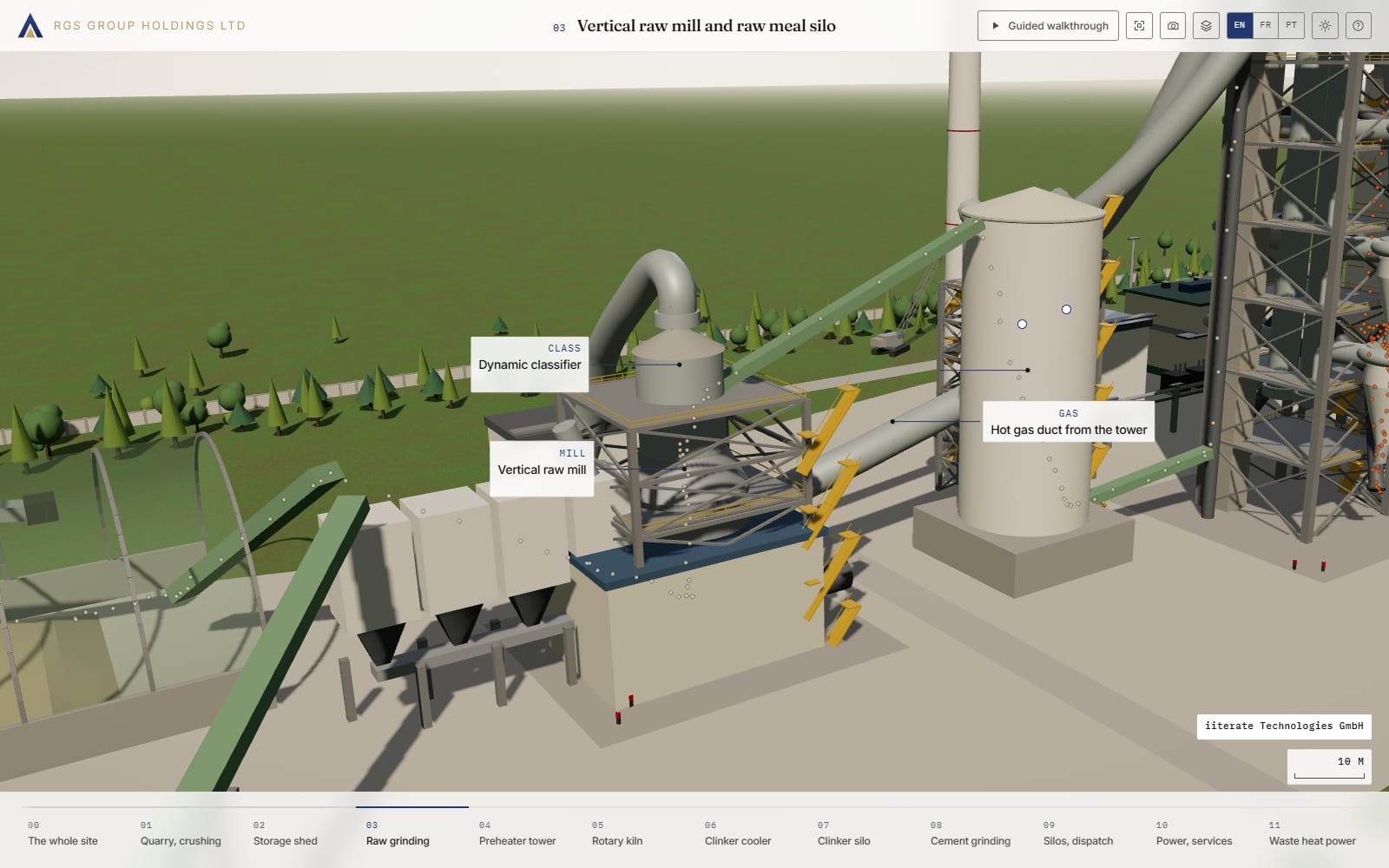

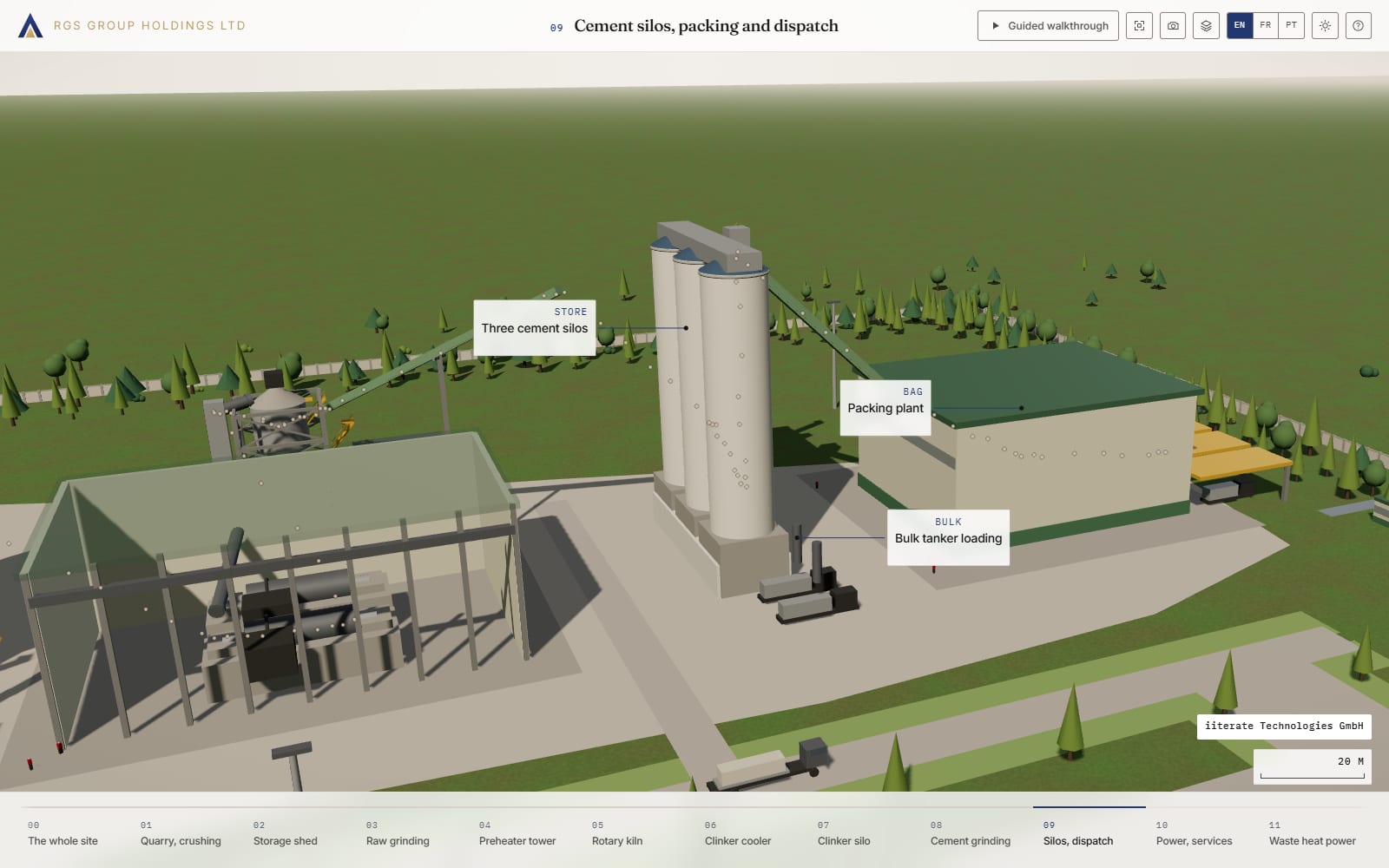

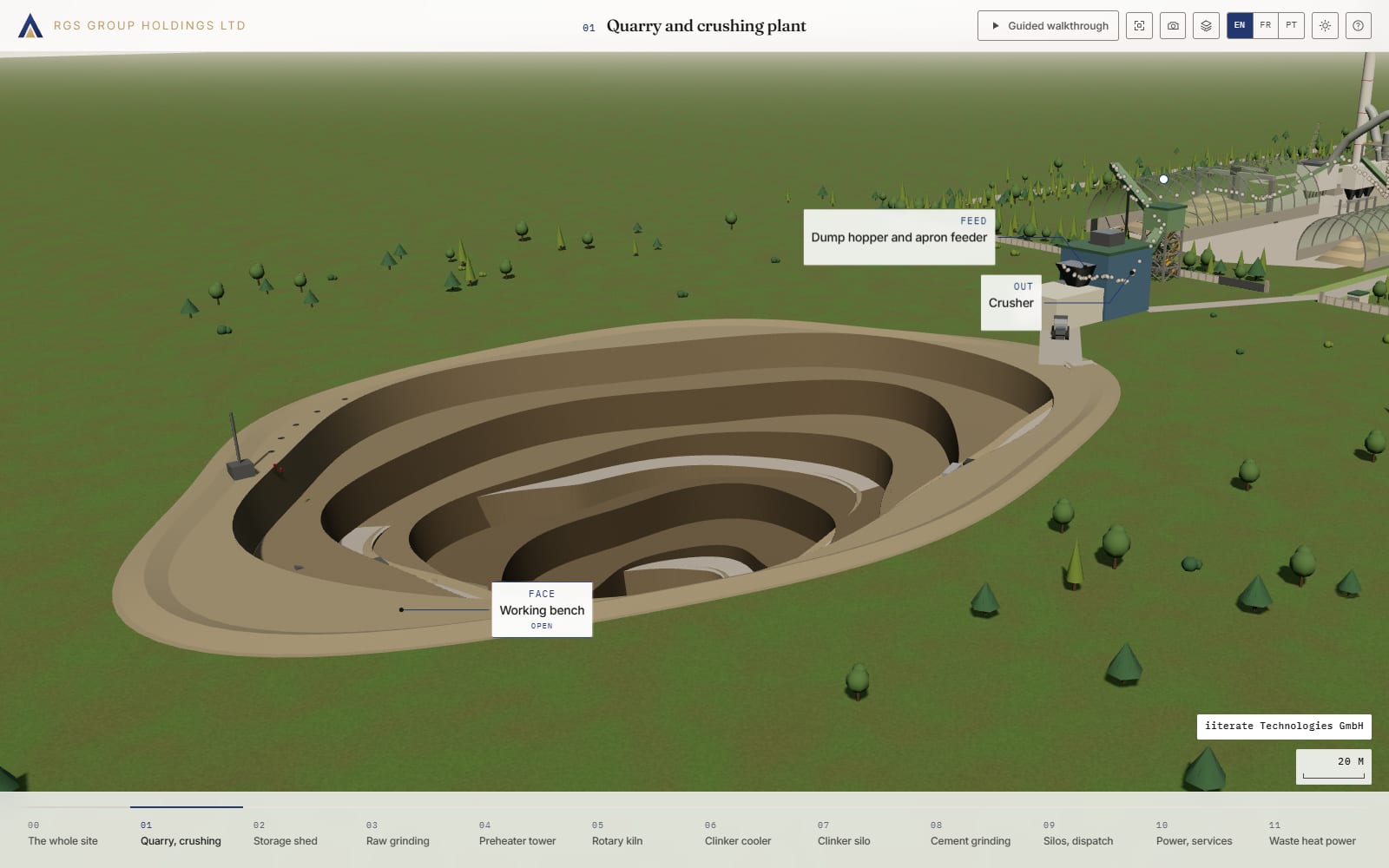

Inside the Line ist die Gegenprobe. Der Besucher landet auf einer vollständigen Linie, maßstäblich gezeichnet, und geht sie in zwölf Stationen ab: der ganze Standort aus der Luft, Steinbruch und Brechanlage, das überdachte Rohmateriallager, Rohmühle und Mehlsilo, Wärmetauscherturm mit Calcinator, Drehrohrofen, Klinkerkühler, Klinkerlager, Zementmahlung, Silos mit Packerei und Verladung, Gasführung und Energieversorgung, und zuletzt das Abwärmekraftwerk, das die Wärme auffängt, mit der der Ofen fertig ist, und daraus einen Teil des Werksstroms macht.

Jede Station fährt die Kamera in eine Komposition, setzt beschriftete Hinweise auf die echten Punkte der Maschine und schreibt daneben, was dort steht, was es tut, in welcher Reihenfolge es angefahren wird und was der Lieferumfang an dieser Stelle einschließt. Es ist keine Werbeschleife, sondern ein Rundgang, aus dem man mit Namen für Dinge herauskommt.

Entstanden für RGS Group Holdings.

Der Standort ist nicht modelliert, er ist gerechnet. Ofenlänge und Neigung, Turmhöhe und Zyklonradien, Mühlendurchmesser, Silodurchmesser, Bandwege, Straßenachsen, Bermenbreite im Steinbruch: alles steht genau einmal, in Metern, in einer einzigen Datei.

Die Geometrie liest daraus, die zwölf Stationskameras lesen daraus, die Ankerpunkte der Beschriftungen lesen daraus, die Schnittebenen lesen daraus und die drei Partikelströme lesen daraus. Eine Maschine kann sich deshalb nicht bewegen, ohne dass ihr Etikett, ihre Kamera und ihr Stoffstrom mitgehen.

Das ist kein Aufräumen, es ist die Fehlerklasse, die dabei verschwindet. Ein importiertes Modell und eine daneben geschriebene Zahl driften irgendwann auseinander, und niemand sieht es, weil beide für sich plausibel bleiben. Ein Prüflauf rechnet deshalb jede gedruckte Angabe aus der Geometrie und der Gasbilanz neu nach und stellt sie neben das, was im Text steht. Weicht eines vom anderen ab, bricht der Lauf ab, bevor irgendjemand die Seite sieht.

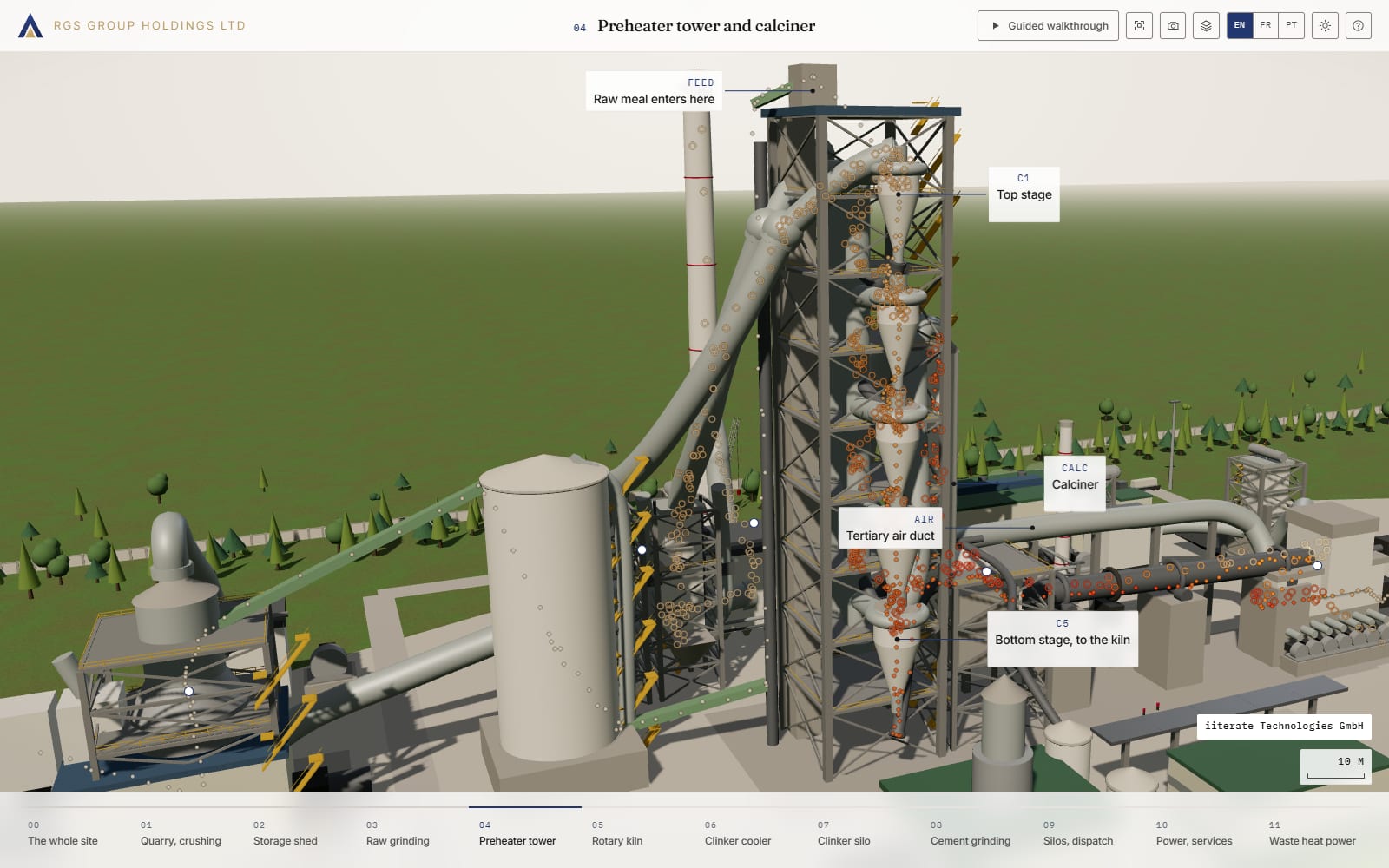

Zwei Ströme laufen über die volle Länge des Werks in entgegengesetzte Richtungen. Feststoffe wandern nach Osten, Gas nach Westen. Rohmehl fällt den Wärmetauscherturm hinunter, während Ofenabgas ihn hinaufsteigt, und deshalb gibt das Gas seine Wärme an das Mehl ab, statt sie an den Himmel zu verlieren.

Genau das ist der Grund, warum ein moderner Ofen einen Bruchteil des Brennstoffs seines Vorgängers braucht, und es ist zugleich der Satz, den ein Publikum im Vortrag am zuverlässigsten wieder vergisst. Ein Schalter blendet das Werk zum Röntgenbild ab und lässt beide Ströme gleichzeitig laufen. Es ist die eine Aussage des Stücks, die ein Standbild nicht treffen kann.

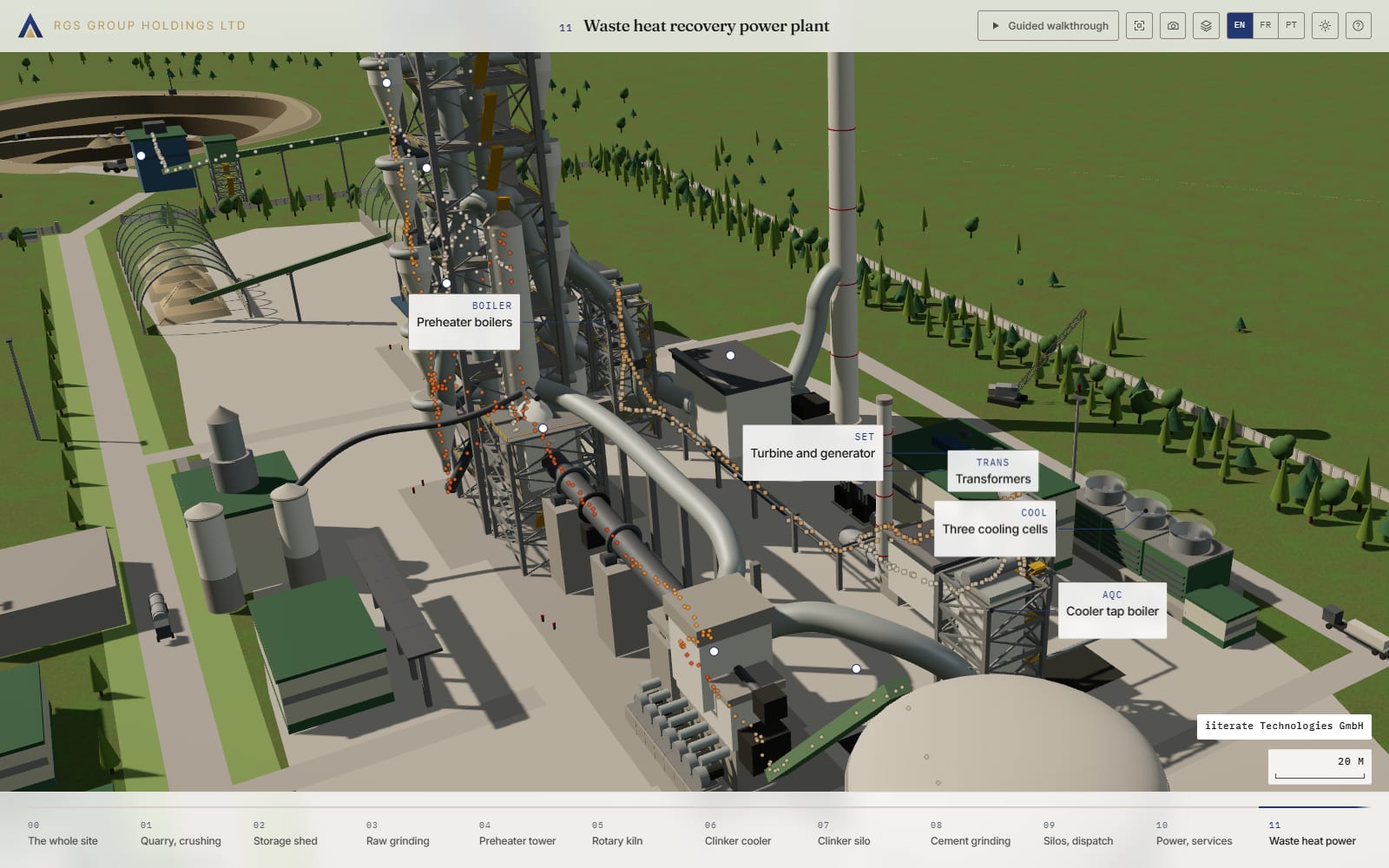

Die Ströme sind keine Dekoration. Sie folgen denselben Bahnkurven, aus denen auch die Richtungspfeile geschnitten werden, und diese Bahnkurven lesen ihre Stützpunkte aus demselben Maßgerüst wie die Anlage. Am Abwärmekraftwerk kommt ein dritter Kreis dazu: Speisewasser, Dampf und Kondensat, die zwischen den Kesseln an Turm und Kühler, der Turbine und den Kühlzellen umlaufen.

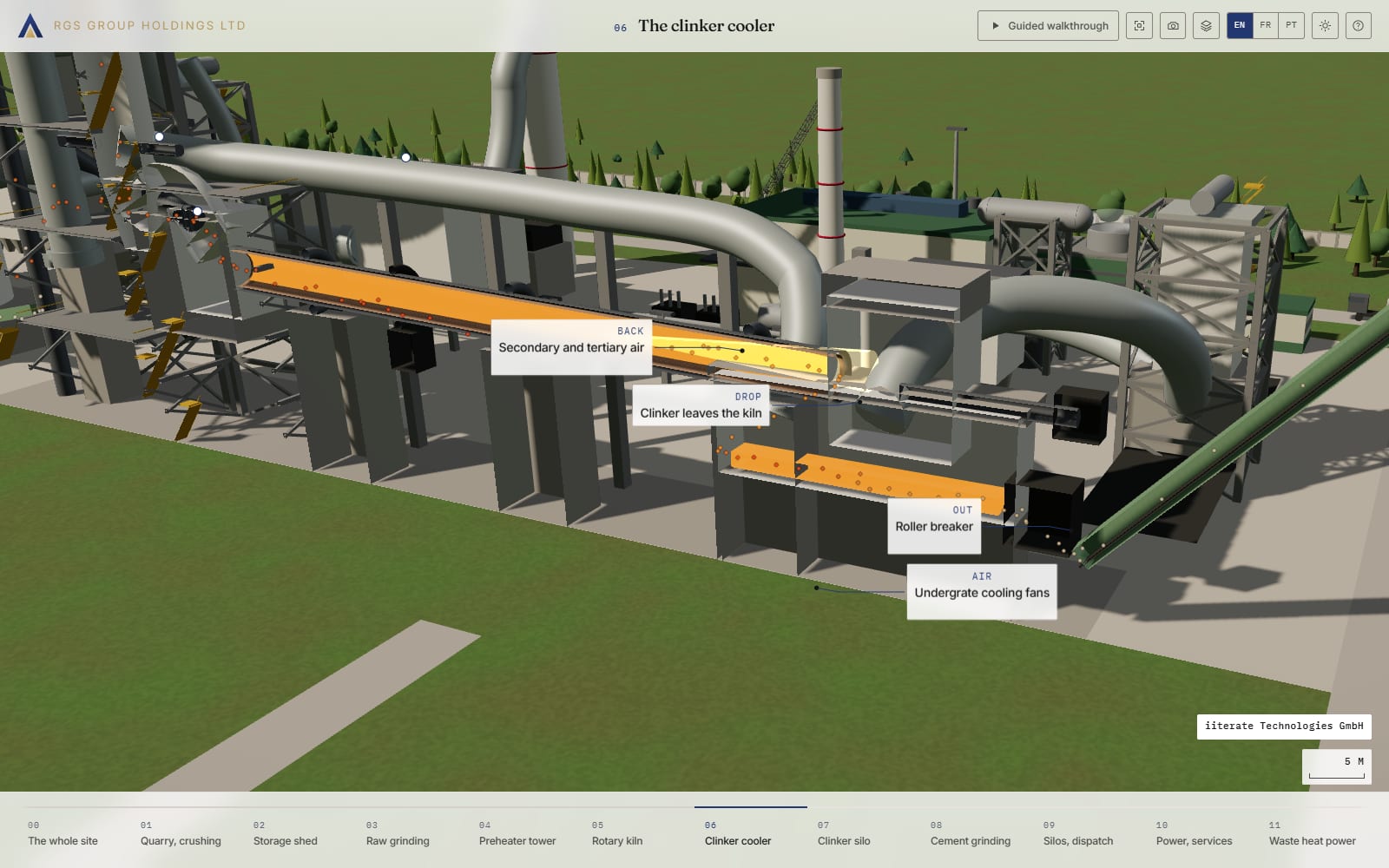

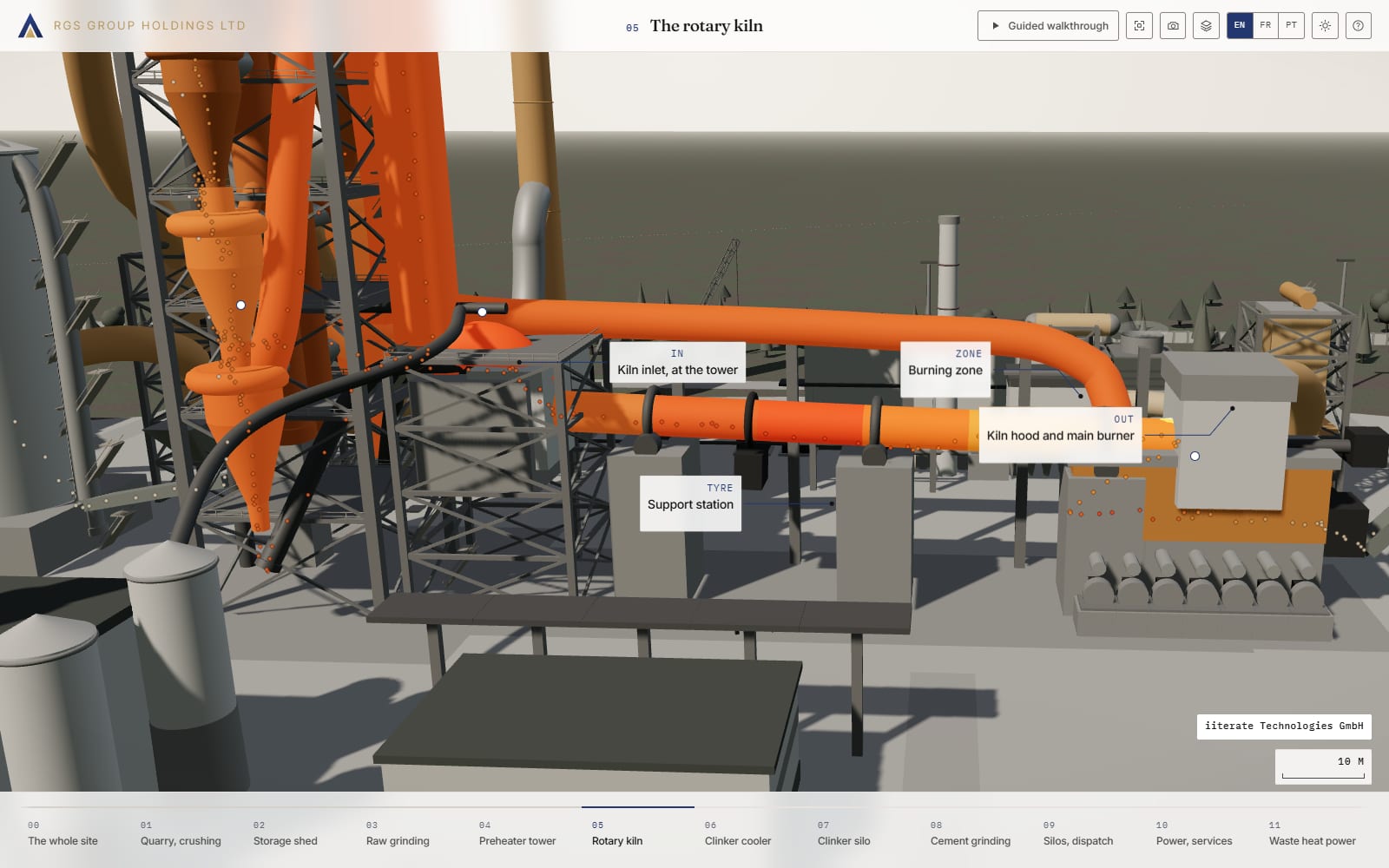

Über dem Modell liegen Schichten, nicht Varianten. Stoffstrom, Gasweg und Dampfkreis zeigen, was wohin läuft. Die Thermik färbt dieselbe Geometrie nach Materialtemperatur, von kalt bis in den Sinterbereich, sodass sofort sichtbar wird, wo die Linie heiß ist und wo Wärme das Werk verlässt. Der Schnitt öffnet eine Maschine entlang einer Ebene, die jede Station selbst mitbringt, auf der Achse dessen, was sie erklärt.

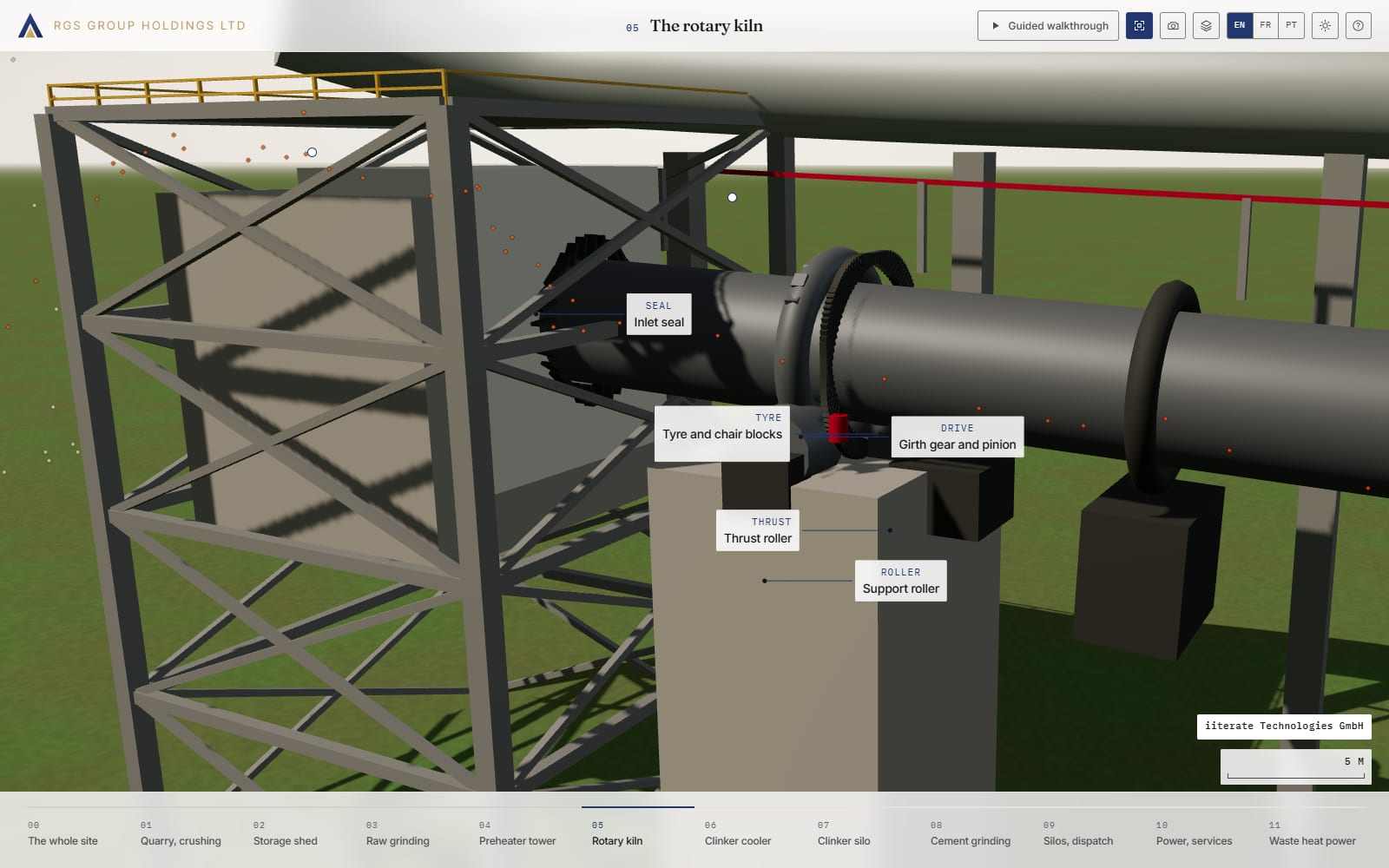

Isolieren geht am weitesten: der Rest des Werks verschwindet, Nahbereichsgeometrie wird bei Bedarf gebaut, und ein dichterer Satz Beschriftungen erscheint. Am Ofen sind das Laufring, Tragrollen, Axialrolle, Zahnkranz und Einlaufdichtung, also genau die Teile, über die in einer Instandhaltungsdiskussion tatsächlich gesprochen wird.

Keine dieser Schichten ist ein zweites Modell. Alle färben, schneiden oder verbergen dieselbe Geometrie, weshalb sie einander nicht widersprechen können und sich beliebig kombinieren lassen.

Ein interaktives Stück nützt niemandem, der im Saal steht und reden muss. Deshalb gibt es eine geführte Vorführung: eine Zeitleiste aus Takten, jeder mit einer Sache zu sagen und einer Sache zu zeigen, mit Transport, Kapitelmarken und einer Präsentationsansicht, die Texttafel und Stationsleiste ausblendet.

Sie öffnet auf einer Titelkarte, die zuerst allein steht, und gibt den Standort erst darunter frei. Zuvor erschien alles gleichzeitig, Weitwinkel, sieben Beschriftungen, Kapitelkarte und Transport in derselben Sekunde, und nichts führte. Jetzt läuft die Uhr bereits, während die Karte noch steht, sodass die Kamera schon in Bewegung ist, wenn sie sich hebt.

Es gibt zwei Schnitte. Der kurze läuft gut fünf Minuten, eine Station je Takt, und startet von selbst, sobald man das Werk betritt. Der lange liest jede Station vollständig aus. Wer während des Laufs am Modell dreht, hält ihn nicht an: die Handbewegung wird als Versatz auf die choreografierte Kamera addiert und löst sich danach von selbst wieder auf.

Die Erzählstimme ist nicht zweimal geschrieben. Sie ist der Stationstext, weshalb sie nicht von der Tafel daneben abweichen kann und eine Übersetzung des Stücks zugleich die Vorführung übersetzt. Jeder Takt trägt einen stabilen Schlüssel, der zugleich der Dateiname seiner Aufnahme ist, und eine Taktgrenze wartet, solange ein aufgenommener Satz noch gesprochen wird. Der mitlaufende Untertitel ist abschaltbar und standardmäßig aus: gesprochen und gelesen zugleich ist einmal zu viel.

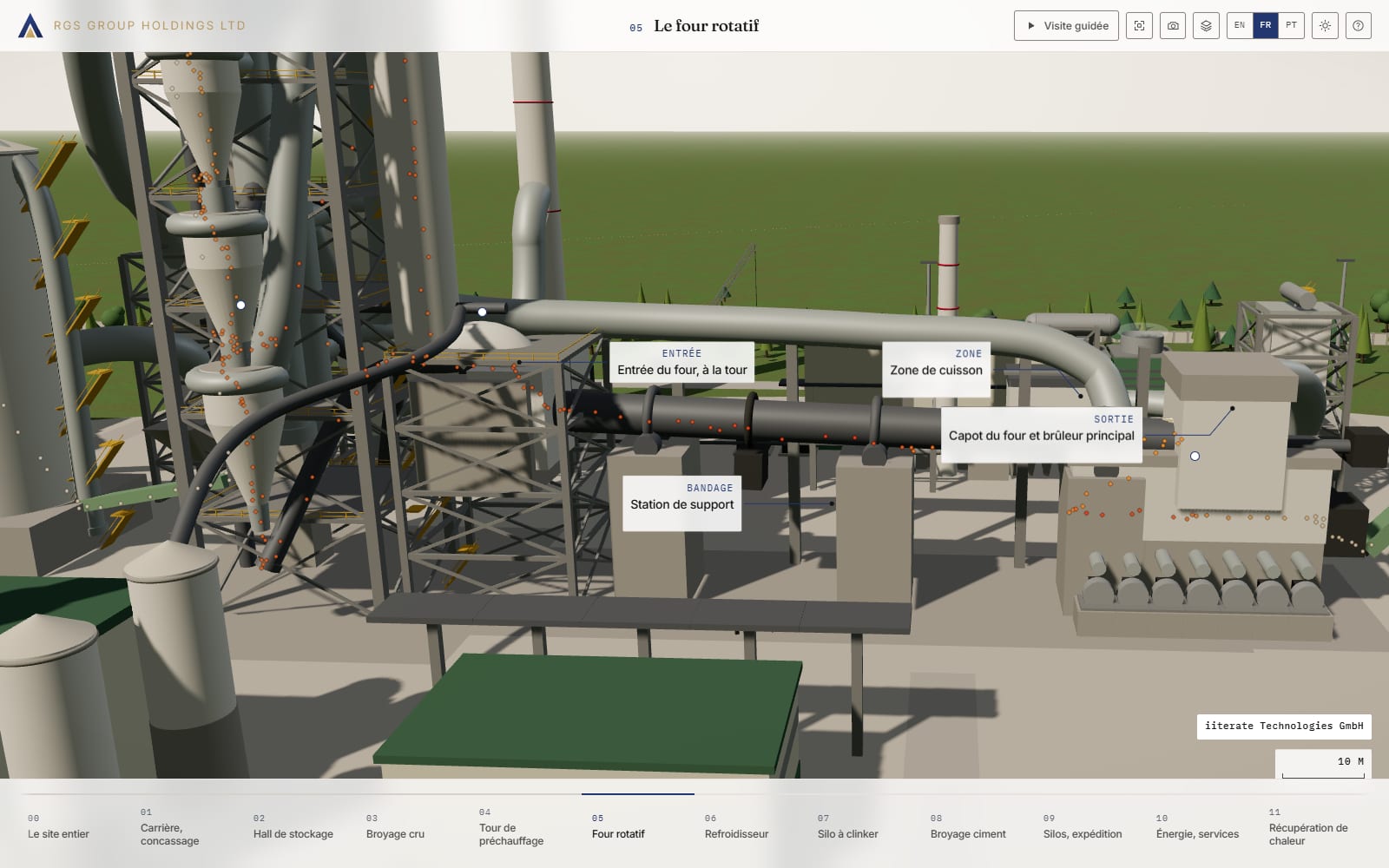

Die Sprache wird auf dem Startbildschirm gewählt, bevor die Anlage gebaut ist, weil ein Schalter, den man erst nach dem Eintreten findet, für den portugiesischen Leser drei englische Bildschirme zu spät kommt. Oberfläche, Stationstexte, Detailblätter, Vorführungen und Erzählstimme wechseln zusammen.

Sprache berührt das Modell nicht. Die Übersetzung legt sich über die Datensätze und ersetzt nur Prosa, während Geometrie, Kameras, Anker und Schnittebenen genau einmal existieren. Zahlen werden dabei nicht übersetzt, sondern beim Zeichnen lokal formatiert, damit aus einem Dezimalpunkt nirgends ein Tausenderpunkt wird. Eine vierte Sprache ist deshalb eine Textdatei und keine zweite Anlage.

Und das Ganze packt sich in ein einziges Dokument: Skript, Stile, Schriften, Fotografien und Tonspuren als eingebettete Daten. Ein Doppelklick, kein Server, keine Installation, kein Netz. Ein Vortrag, der ein verlässliches WLAN voraussetzt, ist kein Vortrag, sondern ein Risiko.

Beschriftungen in einer 3D-Szene sind der Punkt, an dem die meisten solcher Stücke auseinanderfallen. Sie überlappen, sie springen beim Drehen von einer Seite zur anderen, sie zittern, und der Punkt, den sie benennen, sitzt am Ende ein paar Pixel neben der Maschine. Hier sind das vier getrennte Mechanismen: eine Seitenwahl mit Hysterese, eine gebündelte Stapelreihenfolge, ein symmetrisches Auseinanderschieben bei Kollision und ein gedämpftes Nachziehen des Kastens. Der Punkt selbst wird nie geglättet, weil er die Stelle auf der Maschine ist und stimmen muss. Zwei getrennte Prüfungen drehen das Modell und messen nach: die eine, wie weit eine Beschriftung wandert, die andere, ob ihre Führungslinie den Kasten überhaupt berührt. Ein Kasten und eine Linie können sich nämlich perfekt gemeinsam bewegen, ohne sich je zu treffen.

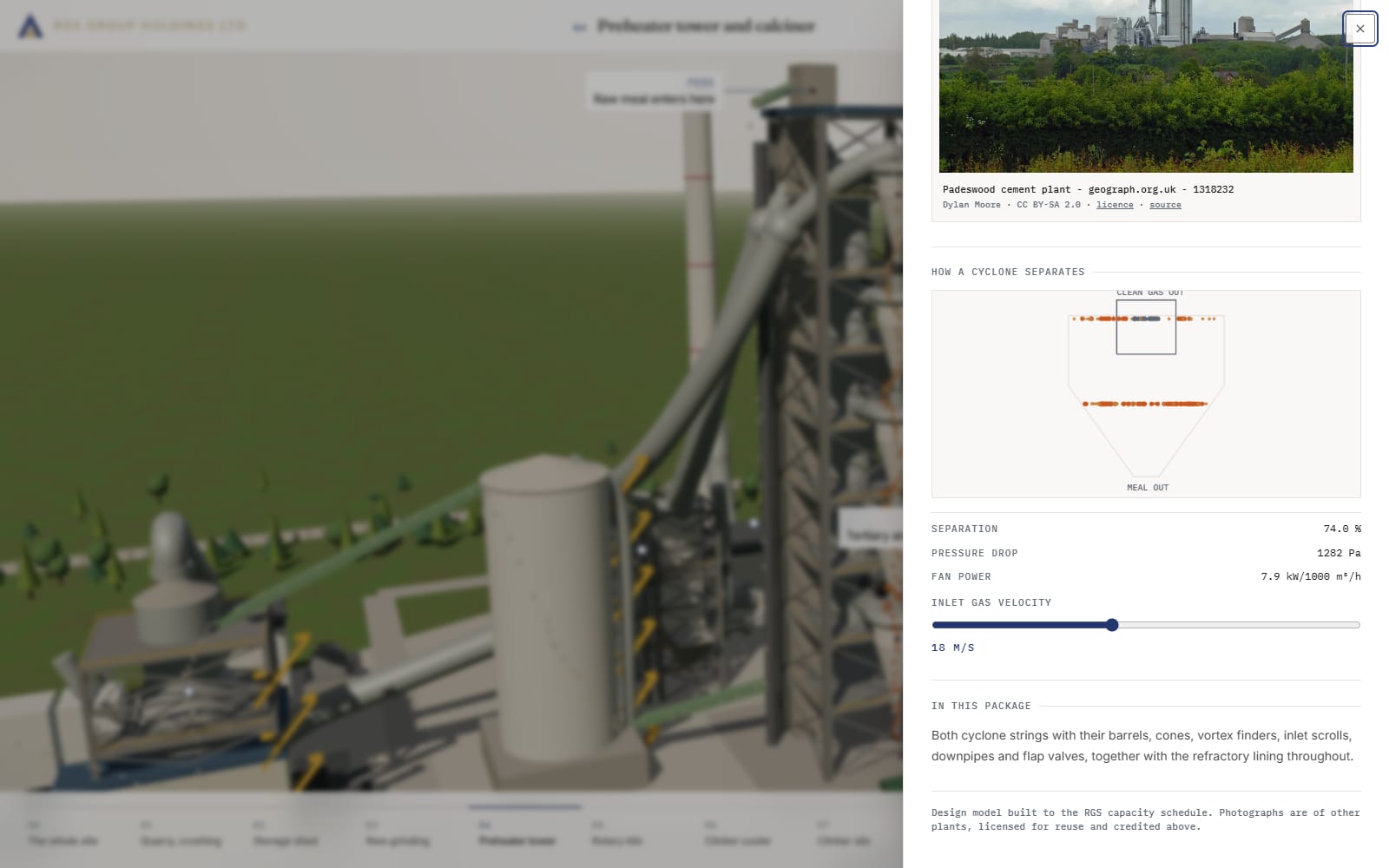

Ein Klick auf eine Beschriftung öffnet ein Detailblatt: längerer Text zu dem, was an dieser Stelle steht, eine lizenzierte Fotografie einer andernorts gebauten Anlage, damit sich die Größe an etwas Realem lesen lässt, und darunter, was der Lieferumfang genau an diesem Punkt umfasst. Wo ein Mechanismus einen fühlbaren Zielkonflikt hat, steht zusätzlich eine kleine interaktive Vorführung davon. Fünf davon gibt es, jede mit dem einen Regler, den ein Betreiber wirklich hat. Am obersten Zyklon ist das die Eintrittsgeschwindigkeit: mehr Abscheidung kostet Druckverlust, und der Druckverlust kostet Ventilatorleistung. Beides läuft mit, während man zieht.

Bildnachweis: Die in den Detailblättern gezeigten Fotografien stammen von Wikimedia Commons und geograph.org.uk und stehen unter CC BY-SA, CC0 oder gemeinfrei. Urheber und Lizenz stehen an jedem Bild.
