Eine begehbare Messehalle, vollständig in Code gebaut

Eine Messehalle mit 9.856 m², 91 Standtypologien und 36 Eventelementen, vollständig in Code gebaut und im Browser begehbar.

  • 9.856 m²Hallenfläche, 112 × 88 m
  • 91Standtypologien
  • 36Eventelemente
  • 0nachgeladene Assets
Die gesamte Messehalle von schräg oben: 91 Stände auf weißem Hallenboden, das Dach ausgeblendet, die Umfassungswände stehen

Blickpunkt Hallenübersicht. Die Dachlage ist ausgeblendet, die Wandlage von Hand wieder eingeschaltet, damit die Halle Halle bleibt und trotzdem als Plan lesbar ist.

Publikationsgrund

Ein Rendering zeigt eine Entscheidung, ein regelbasiertes Modell zeigt den Möglichkeitsraum. ACHTKANT ist unser Beleg dafür, dass wir einen Bauteilkatalog als Regelwerk modellieren können, aus dem Geometrie, Kennzahlen und Plan gemeinsam entstehen und deshalb nicht auseinanderlaufen. Dieselbe Disziplin trägt Produktkonfiguratoren, Werksführungen im Browser und jede räumliche Erklärung, die sich ohne neues Rendering ändern lassen soll.

ACHTKANT ist eine Messehalle, die es nicht gibt: 112 × 88 Meter, 9.856 Quadratmeter, 91 Standtypologien und 36 Eventelemente vom Eingangsfoyer bis zur Gastromeile. Sie ist vollständig in Code gebaut. Keine eingekauften Modelle, keine fotografierten Texturen: Jede Oberfläche wird beim Laden auf ein Canvas gezeichnet, jede Systemzelle entsteht aus demselben Bausatz aus achtkantigem Pfosten, Riegel, 19-mm-Füllung, Blende und 60-mm-Boden. Der Unterschied zwischen einem Reihenstand und einer Halbinsel ist kein zweiter Bauplan, sondern eine Liste offener Seiten. Positionen werden nicht getippt, sondern beim Laden gepackt: Ein Algorithmus füllt jedes Aufbaufeld von der Gassenkante nach innen und schreibt die Koordinaten in die Daten zurück. Wer die Halle öffnet, kann durch sie laufen, jeden Stand anklicken und dessen Kennzahlen lesen, zwei Typologien nebeneinanderlegen, das Licht auf sechs Zustände stellen und den Aufbau in sieben Schritten vom leeren Feld bis zur Übergabe durchfahren. Der Zweck ist nicht die Halle. Der Zweck ist der Nachweis, dass sich ein Katalog aus Bauteilen als rechnendes, begehbares Modell zeigen lässt statt als PDF.

Eine Typologie ist eine Liste offener Seiten

Jede Zelle in der Halle erklärt, welche ihrer Seiten offen sind. Der Builder verkleidet die geschlossenen. Ein Reihenstand und eine Halbinsel sind damit derselbe Code mit einer anderen Liste, und das ist auch die ehrliche Art, einen Systembau zu zeigen: ein Bausatz, unterschiedlich angeordnet.

Auch die Ausrichtung folgt aus der Platzierung statt aus einer getippten Zahl. Jeder Builder liest die offene Seite, um zu entscheiden, wo Theke, Grafik und Bodenplatte hingehören. Das Entscheidungsprotokoll des Projekts nennt den Grund: Solange die Ausrichtung von Hand kam, sah die halbe Halle zur Wand statt zur Gasse.

Vier echte Zellen der Halle, identisch gerahmt: Reihe A, Ecke B, Halbinsel C, Kopfstand H. Jede zeigt genau die Seiten, die ihre Liste offen lässt. Die Nachbarschaft unterscheidet sich, Abstand, Höhe und Brennweite sind bei allen vier gleich. Kein Regler schaltet eine Zelle um: die Liste steckt in der Geometrie, die beim Laden einmal gebaut wird.

Der Schieber, nicht das Video

Sieben Schritte vom leeren Feld bis zur Übergabe

  1. 01 Leeres Hallenfeld Das Feld ist auf dem Hallenraster ausgesteckt, sonst steht nichts. Jedes Mesh im Modell trägt den Schritt, in dem es erscheint, und der Schieber setzt eine einzige ganze Zahl.
  2. 02 Bodenaufbau Stellfüße, ein 60 Millimeter starkes Systemdeck, Randprofil. Ab hier hat die Zelle eine Oberkante, auf die alles Weitere gesetzt wird.

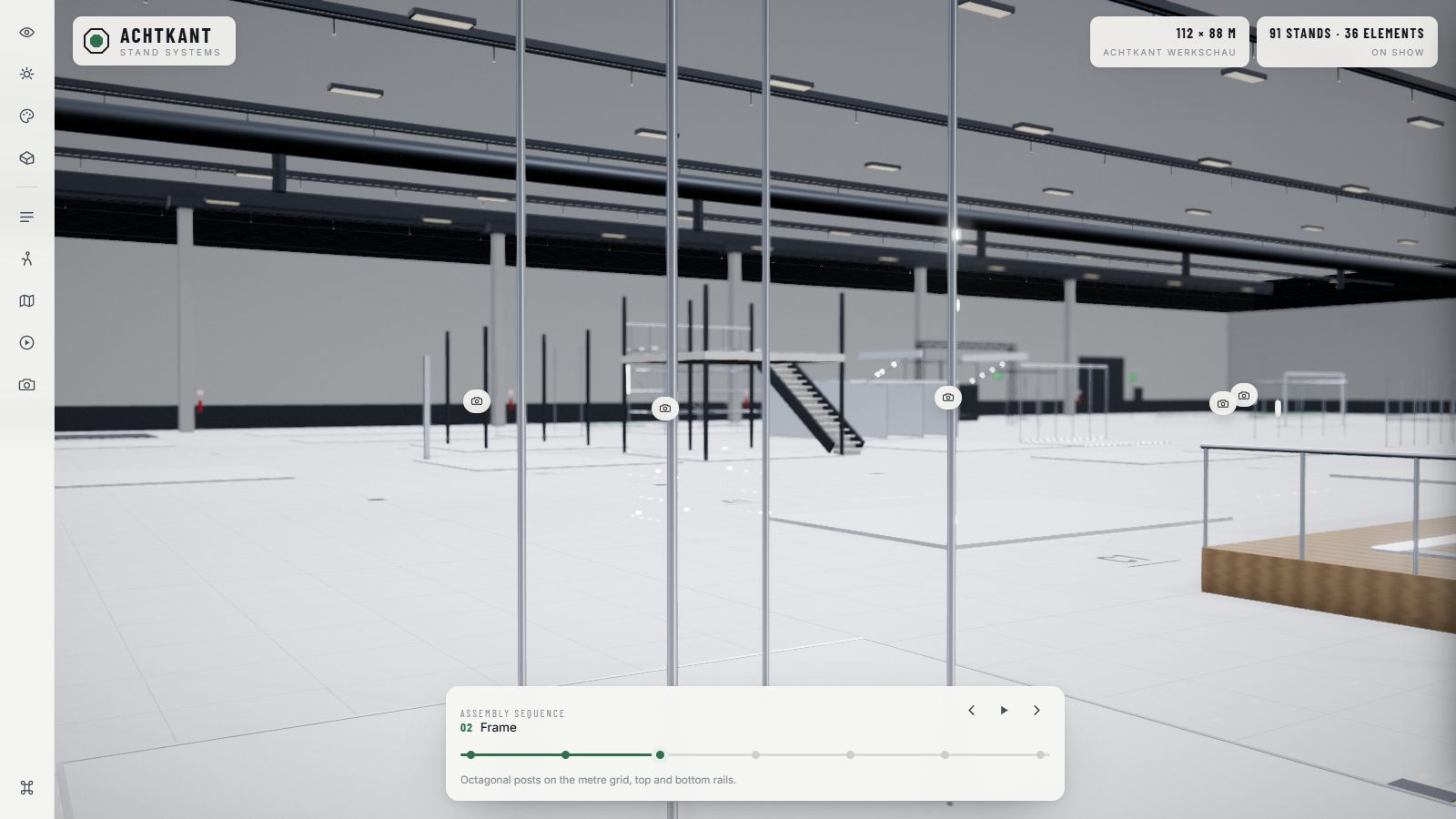

  3. 03 Rahmen Achtkantige Pfosten auf dem Meterraster, Ober- und Unterriegel. An dieser Stufe ist der Bausatz, aus dem jede Systemzelle besteht, vollständig zu sehen.
  4. 04 Füllungen 19 Millimeter starke Platten in die Nut des Profils gesetzt. Welche Felder geschlossen werden, entscheidet die Liste der offenen Seiten und nicht der Aufbauschritt.
  5. 05 Blende und Licht Kopfblende, Lichtschiene und die beleuchteten Felder verkabelt. Erst hier bekommt eine Zelle ihre Oberkante zur Gasse hin.
  6. 06 Grafik Stoffrahmen gespannt, Schrift aufgebracht. Die bedruckbaren Flächen sind im Datensatz als Markenflächen geführt und lassen sich im Modell austauschen.
  7. 07 Möblierung und Übergabe Theke, Sitzmöbel, Pflanzen, gereinigt und abgenommen. Der Schieber läuft auch rückwärts, weil ein Abbau dieselbe Reihenfolge in Gegenrichtung ist.

Der Schieber von Stufe null bis sechs

Die Halbinsel C und ihre Nachbarn über alle sieben Stufen, etwa 1,9 Sekunden je Stufe: leeres Feld, Bodenaufbau, Rahmen, Füllungen, Blende und Licht, Grafik, Möblierung. Eine ganze Zahl steuert, welche Meshes sichtbar sind, und dieselbe Zahl läuft auch rückwärts.

Durch Gang A1 und hinauf in die Übersicht

Ohne Schnitt: Fahrt auf Augenhöhe durch Gasse A1, dann Aufstieg in die Übersicht. Dach und Wände verschwinden dabei von selbst, weil die Kamera 9,5 und 22 Meter überschreitet. Die Gasse ist die schwerste Ansicht der Halle, selbst gemessen 5.100 bis 5.800 Zeichenaufrufe je Bild bei 1600 mal 900 Pixeln.

Zwei Messungen

Warum ein Lichtzustand gemessen und nicht angesehen wird

Der Abendzustand galt in diesem Projekt zweimal als kaputt. Beide Male lagen zwei Bilder aus dem Messaufbau nebeneinander, und beide Male sahen sie gleich aus. Das lag nicht am Licht, sondern am Auge: Zwei weiße Böden unter einem sättigenden Tonemapping sind schwer auseinanderzuhalten, und ein Prüfblick auf ein Standbild ist ein Eindruck und kein Urteil.

Seither wird ein Lichtzustand an einer Zahl beurteilt. Das gerenderte Bild wird auf eine Leinwand von 32 mal 18 Pixeln zurückgelesen und über alle 576 Pixel gemittelt. An der Ansicht Gastromeile ergibt das für diesen Durchgang 75 im Abendempfang gegen 130 bei Hallenlicht. Dieselbe Rechnung, auf die hier veröffentlichte Bilddatei angewendet, liefert 76. Mehr steht hinter der Behauptung nicht, und mehr muss auch nicht dahinterstehen.

Die zweite Messung ist unangenehmer. Das Entscheidungsprotokoll des Projekts sagt zur Dachlage, Dach und Wände seien unterhalb von fünfzehn Metern an und darüber aus. Der Quelltext sagt etwas anderes: Der Umschaltpunkt der beiden Lagen liegt bei 9,5 Metern Kamerahöhe, und das getrennte Ausblenden von Blenden und Vordächern verlangt zusätzlich mehr als 22 Meter Höhe und einen Erhebungswinkel über 24 Grad. Die Bilder auf dieser Seite folgen dem Code. Das Dokument folgt ihm nicht.

Wir lassen das stehen, statt die Zeile still zu korrigieren, weil es der gewöhnliche Verfall jedes dokumentierten Systems ist: Die Beschreibung altert schneller als die Zeile, die sie beschreibt. Die Zustandsdatei des Projekts trägt die Korrektur bereits, das Entscheidungsprotokoll nicht. Auffallen kann so etwas nur dort, wo eine Zahl steht, die jemand nachrechnen kann. An einem Rendering wäre nichts davon je aufgefallen.

Zwei weiße Böden unter demselben Tonemapping sehen gleich aus. Die Rückleseleinwand nicht.

Sechs Lichtzustände, vier davon hier

Vier Zustände desselben Lichts

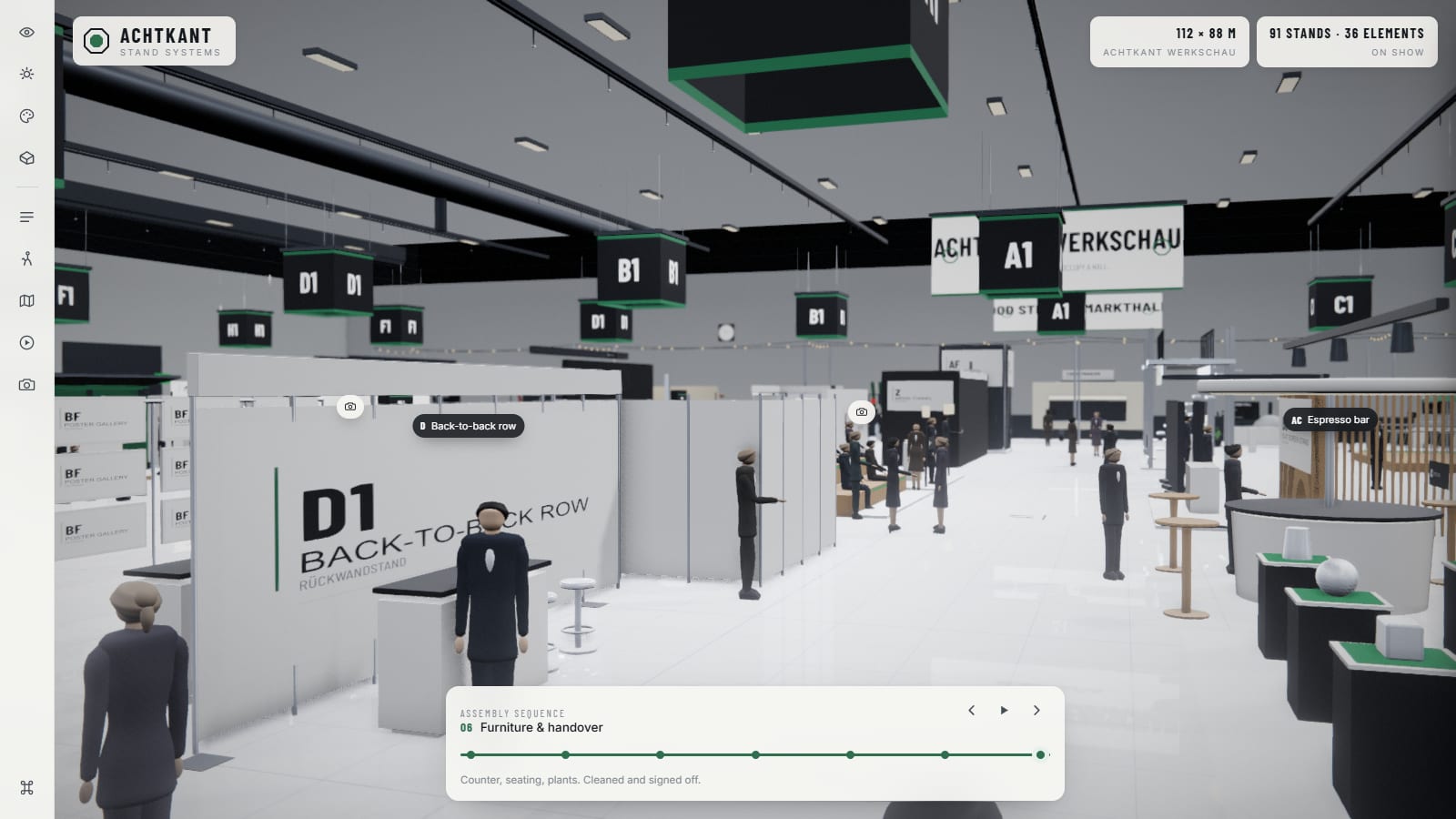

Kreuzung zweier Messegassen unter Hallenlicht, mit beschrifteten Ständen und hängenden Gassenschildern

HallenlichtDer Ausgangszustand: Deckenreihen und Standspots voll, keine Wärmeverschiebung. Beschriftet wird auch hier nie alles, sondern die nächsten zwölf Stände innerhalb von 34 Metern und die nächsten sieben Elemente innerhalb von 26 Metern.

Vier Lichtzustände im Umlauf

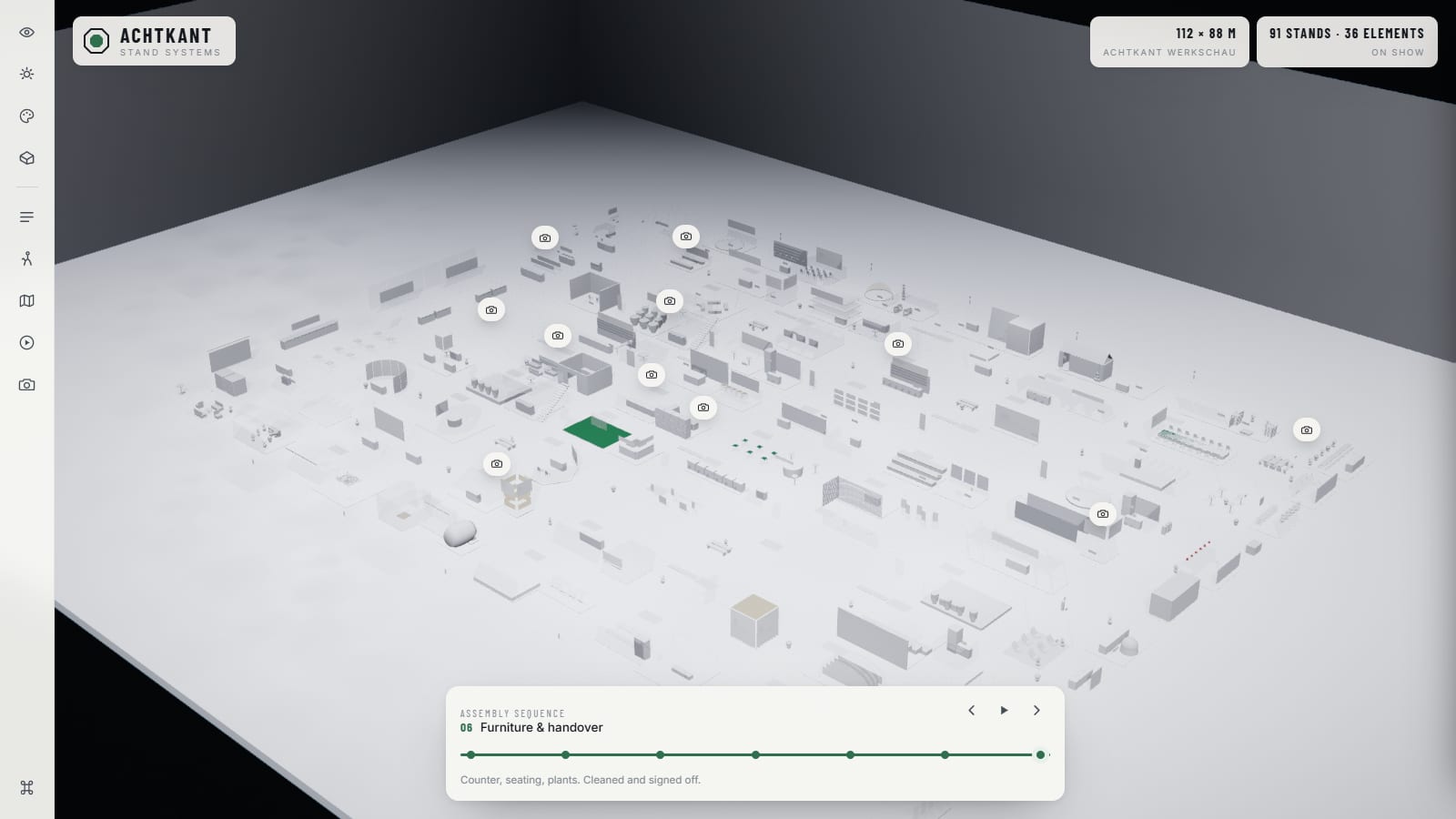

Feste Kamera an der Kreuzung A1 mit X3, je drei Sekunden: Hallenlicht, Abendempfang, Aufbau, Weißmodell. Dieselbe Geometrie, vier Zustände, und jeder wird an einer Zahl beurteilt statt an einem Blick.

Dieselbe Kamera, eine Lage weniger

Dieselbe Kamera, drei Lagen: Dach an, Dach aus, Umfassungswände aus. Der Umschaltpunkt sitzt bei 9,5 Metern Kamerahöhe, und Blenden wie Vordächer verlangen zusätzlich mehr als 22 Meter und einen Erhebungswinkel über 24 Grad. Die 91 Stände belegen zusammen 1.966 der 9.856 Quadratmeter, also knapp ein Fünftel der Halle.

Keine Zelle speichert ihre Position. Ein Packer füllt beim Laden jedes der zehn Aufbaufelder von der Gassenkante nach innen, wählt die Belegung durch Aufzählung und schreibt x und z in die Daten zurück. Geometrie, Kennzahlenkarte und Hallenplan lesen danach dieselben Zahlen.

Deshalb prüft ein eigenes Audit die Belegung gegen sich selbst statt gegen eine zweite Liste. Was es findet, sind Überschneidungen und Stände, die in eine Gasse ragen, nicht Tippfehler in einer Koordinatentabelle, die es gar nicht gibt.

Systemzelle und Individualbau, aus demselben Datensatz gezählt

Systembau, 28 der 91 Zellen

  • Aufbauzeit: Median 1 Tag, Spanne 0,2 bis 2 Tage.
  • Crew: Median 2 Personen, Spanne 1 bis 4.
  • Transportvolumen: Median 9 Kubikmeter, höchstens 18.
  • Grundfläche: Median 14,4 Quadratmeter, Spanne 4,2 bis 36.
  • Vorlauf: 1 bis 3 Wochen, und zwei Zellen kommen aus dem Lager.
  • Wiederverwendung steht im Datensatz als Stückzahl: neun von elf Teilen, zwölf von fünfzehn, alles außer der Grafik.

Individualbau, 63 der 91 Zellen

  • Aufbauzeit: Median 2 Tage, Spanne 0,5 bis 4 Tage.
  • Crew: Median 3 Personen, Spanne 2 bis 6.
  • Transportvolumen: Median 16 Kubikmeter, höchstens 42.
  • Grundfläche: Median 24 Quadratmeter, Spanne 5,8 bis 54.
  • Vorlauf: 2 bis 8 Wochen, 20 Zellen liegen bei 4 Wochen, 17 bei 5.
  • Wiederverwendung steht meist als Bauteil: Rahmen und Tür, Rahmen und Treppe, nur die Grafik.

Dasselbe Modell, wechselnde Palette

Ein Hallenmodell, mehrere Farbwelten

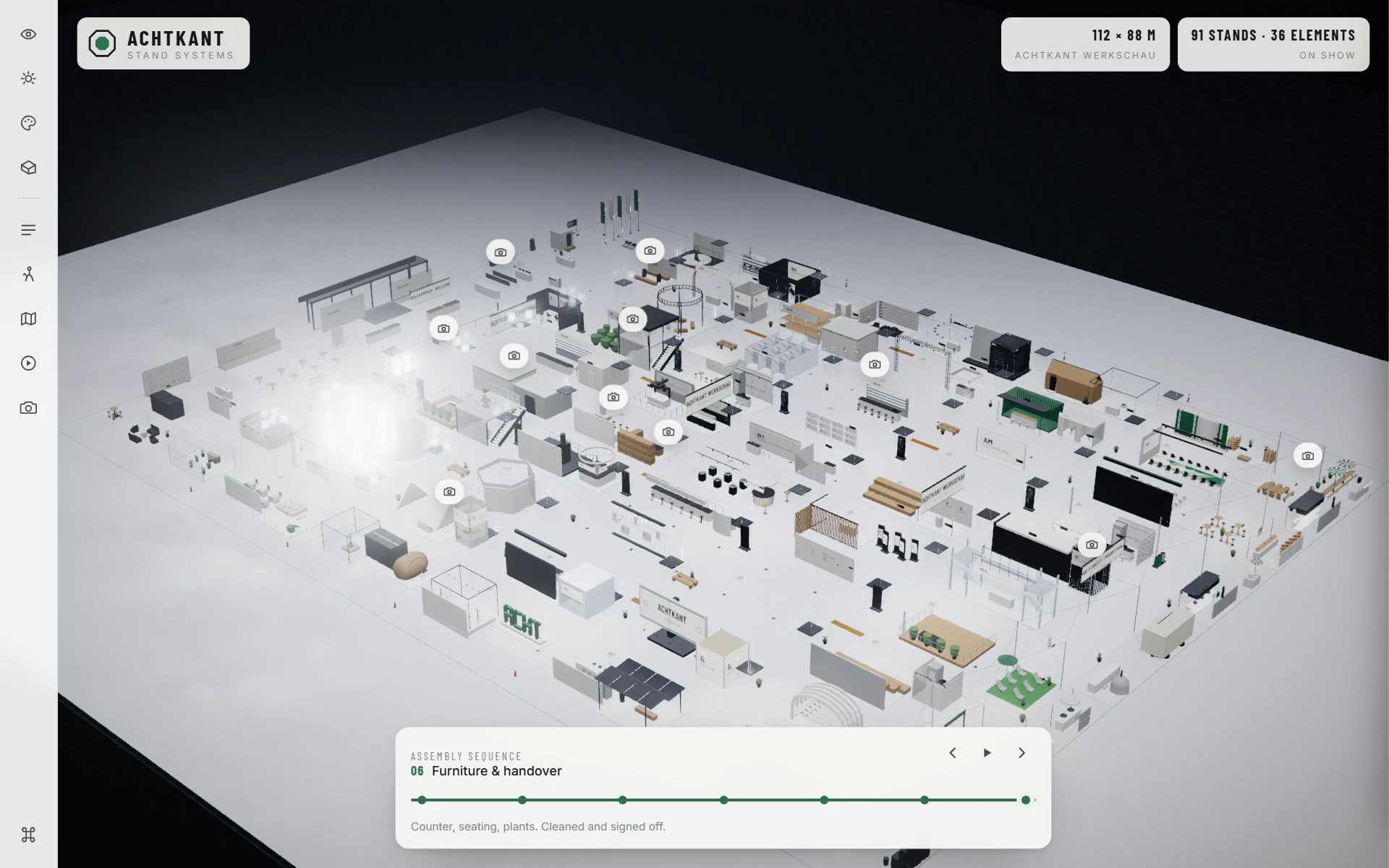

Die Achtkant-Halle als isometrisches Modell im Standardthema Werkschau, mit grünem Akzent und 91 Ständen auf der Fläche
Das Standardthema: neutrale Baukörper, grüner Akzent für die Ablaufleiste.

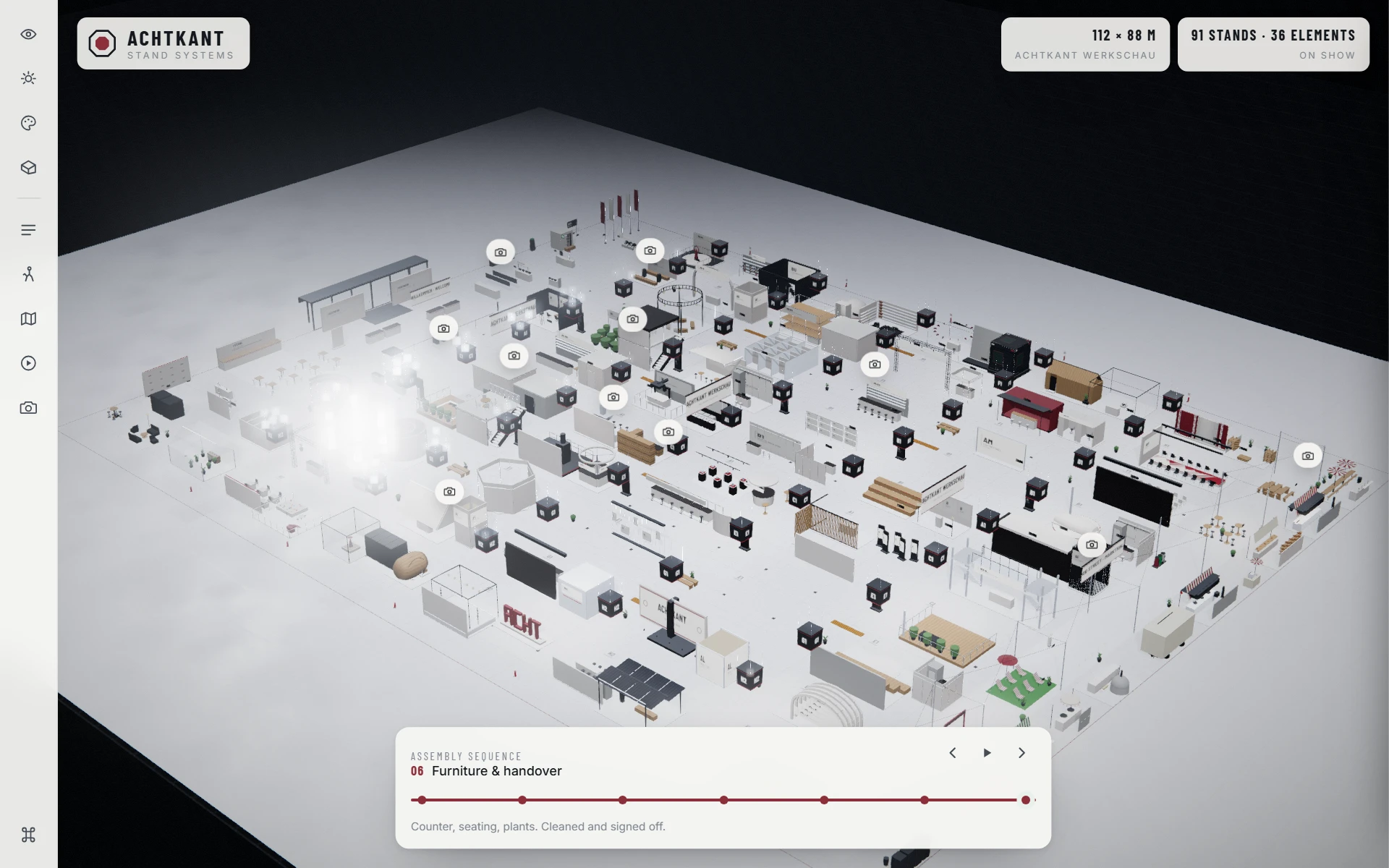

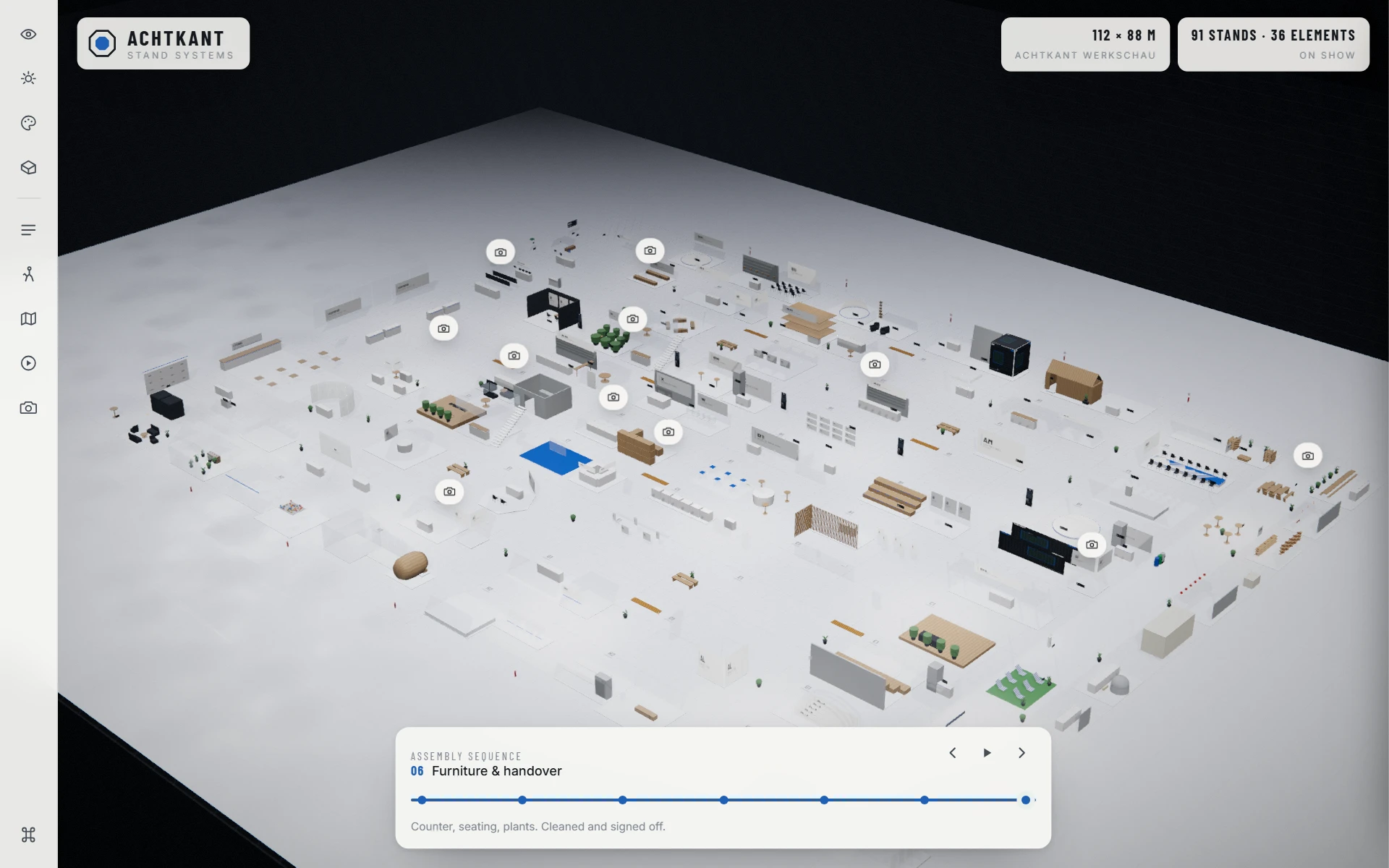

WerkschauElf Farbthemen sitzen über demselben Hallenmodell. Das Thema ändert nur die Palette, nicht die Geometrie, die Stückzahl oder den Montageablauf.

Wo das passt

  • Messebauer und Systemanbieter, die einen Katalog aus Bauteilen zeigen müssen, bevor irgendetwas gebaut ist.
  • Veranstalter, die eine Hallenbelegung mit Ausstellern besprechen, statt sie als PDF zu verschicken.
  • Hersteller modularer Produkte, deren Varianten aus Regeln entstehen und nicht aus einer Modellbibliothek.
  • Jede Anfrage, deren ehrliche Antwort ein begehbarer Raum ist und deren übliche Antwort ein Rendering.

Bildnachweis: Alle Aufnahmen auf dieser Seite sind Bildschirmfotos unserer eigenen Anwendung. Marke, Messename und Aussteller im Modell sind erfunden.
