Floorplan AI
Zet elke plattegrond, of die nu gescand, geschetst of digitaal is, in seconden om in gestructureerde data.
100,000+
Trainingsdataset
<4sec
Verwerkingssnelheid/plattegrond
>20types
Herkende plattegronden
Projectoverzicht
Doel:

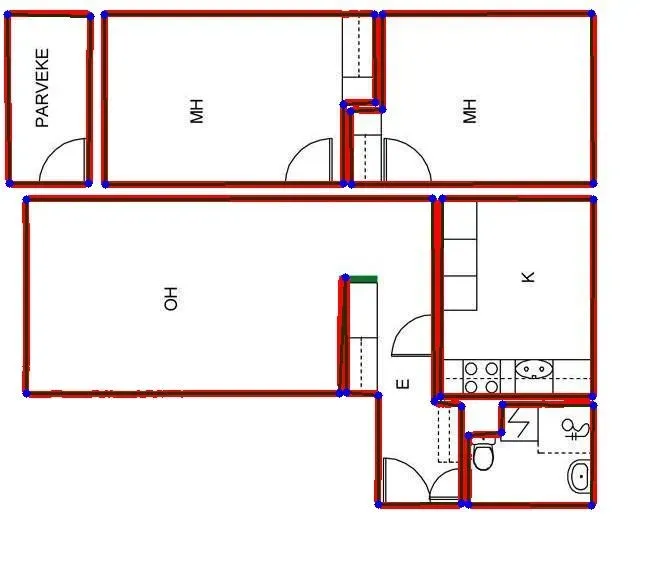

Het doel van dit project was de ingevoerde plattegronden in pdf- of beeldformaat te analyseren en daaruit centrale informatie te extraheren. Uit de ingevoerde plattegrond moesten we de vorm van de verschillende ruimtes in het beeld extraheren en de coördinaten van de ruimtes in het beeld bepalen.
Onze oplossing:
Een meertraps vision-pipeline die transformergebaseerde segmentatie (vision transformers), rand- en lijnextractie, hoekherkenning & geometrische nabewerking combineert om schone ruimtepolygonen te genereren.
Aangepakte uitdagingen:
- Omgaan met de enorme verscheidenheid aan stijlen, aanduidingen, resoluties en talen.
- Het opzetten van een efficiënt annotatieproces onder krappe deadlines.
- Het combineren van meerdere AI-pipelines (vision transformers, ruisonderdrukking, randherkenning) voor nauwkeurige resultaten.
Zakelijke waarde & toepassingen:
- Vastgoed: automatische aanmaak van interactieve woningadvertenties.
- Bouw: reductie van het handmatige CAD-tekenwerk van dagen naar minuten.
- Interieurarchitectuur: snelle aanmaak van schaalbare ruimte-indelingen voor offertes.
- Vastgoedbeheer: het volgen en beheren van gebouwindelingen voor renovaties.
Projectinzichten
Dit project illustreert op elegante wijze verschillende toepassingen en mogelijkheden die voor uiteenlopende domeinen en toepassingsdoelen haalbaar zijn:
- Vision-transformermodellen kunnen met elkaar worden gecombineerd en worden getraind op hoe een bepaald kenmerk er in een willekeurig beeld in het algemeen uitziet, en laten zich inzetten om bepaalde sleutelkenmerken betrouwbaar te herkennen en te classificeren. Zelfs complexe kenmerken zoals objectvormen kunnen worden herkend.
- Zelfs wanneer er aanzienlijke verschillen bestaan in hoe een mogelijk object, archetype, eigenschap of kenmerk er in een beeld uit kan zien, en wanneer de door gebruikers aangeleverde invoerbeelden sterk variëren, kan AI worden getraind om betrouwbaar relevante oplossingen te leveren.
- Zelfs lengtes en open vormen zoals hekwerken kunnen worden herkend. De kwaliteit van de resultaten wordt echter sterk beïnvloed door de kwaliteit en de hoeveelheid van de invoerdata, de helderheid van de scope, het beschikbare onderzoeksbudget en de consistentie en resolutie van de bekeken beelden.
Verdere mogelijkheden
- Integratie met AR/VR-tools voor immersieve rondleidingen.
- AI-gebaseerde raming van renovatiekosten op basis van plattegronden.
- Geautomatiseerde toetsing aan de bouwvoorschriften.
Veelgestelde vragen
Floorplan AI analyseert plattegronden in PDF- of beeldformaat, of ze nu gescand, geschetst of digitaal zijn, en zet ze om in gestructureerde data. Het systeem haalt de vorm van de afzonderlijke ruimtes eruit en bepaalt hun coördinaten, zodat nette ruimtepolygonen ontstaan.
Floorplan AI gebruikt een meerstaps vision-pipeline: transformergebaseerde segmentatie met Vision Transformers, rand- en lijnextractie, hoekdetectie en geometrische nabewerking. De projectcijfers noemen een trainingsdataset van meer dan 100.000 en meer dan 20 herkende plattegrondtypen.
Floorplan AI verwerkt een plattegrond in minder dan vier seconden. De pipeline kan daarbij overweg met een grote verscheidenheid aan tekenstijlen, annotaties, resoluties en talen. De kwaliteit van de resultaten hangt sterk af van de kwaliteit en hoeveelheid van de invoerdata, de duidelijkheid van de scope en de beeldresolutie.
Floorplan AI richt zich op vastgoed met automatisch gegenereerde interactieve verkoopbrochures, de bouw met minder handmatig CAD-tekenwerk, interieurarchitectuur met snel gemaakte ruimte-indelingen voor offertes en vastgoedbeheer met vloerindelingen voor renovaties. Het project is in 2025 gerealiseerd.
